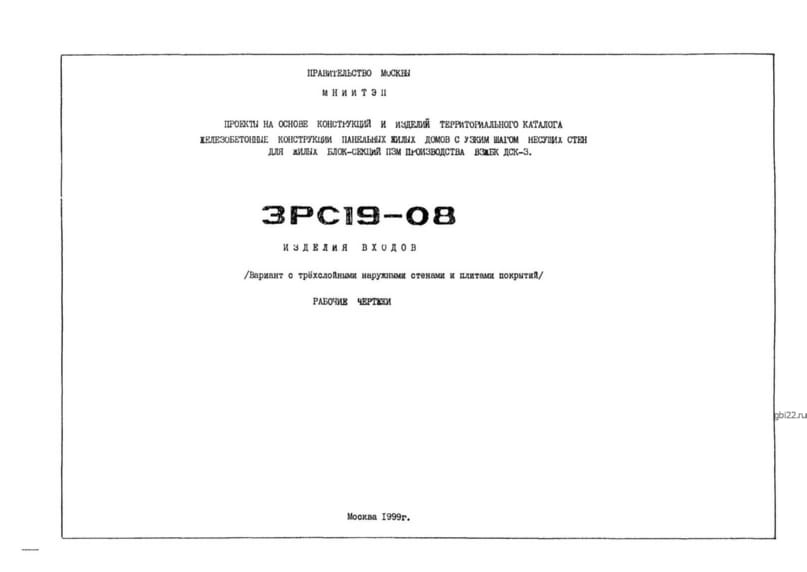

Железобетонные плиты входа 3ПВ 6-1 (Альбом 3РС 19-08)

Маркировка 3ПВ 6-1 расшифровывается следующим образом:

• 3ПВ — тип конструкции (плита входа);
• 6 — номер типоразмера;
• 1 — индекс дополнительных особенностей.

Изменение маркировки недопустимо. Допускается указание даты изготовления, массы и штампа ОТК.

Основные характеристики

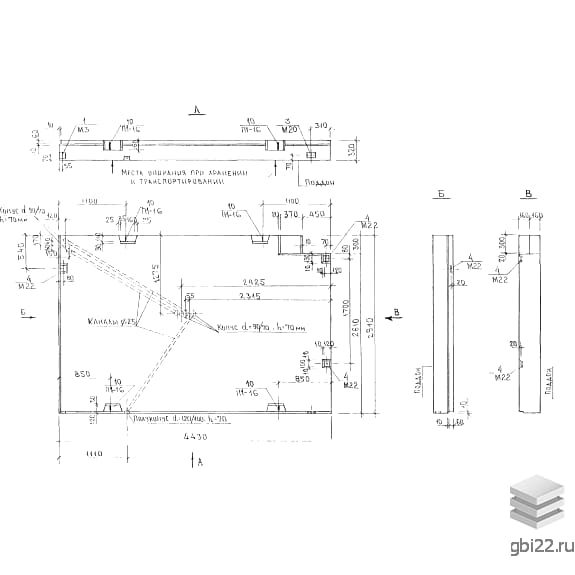

Плиты 3ПВ 6-1 — прямоугольные железобетонные конструкции с внутренними углублениями и закладными элементами. Применяются в строительстве жилых домов серии П3М и общественных зданий для обустройства входных групп.

Технические параметры

• Габариты: 4430?320?2910 мм
• Вес: 5220 кг
• Класс бетона: В22,5 (М300)
• Плотность: 2400 кг/м?
• Огнестойкость: 2,5 часа
• Морозостойкость: F150 (F50 для несущих)
• Водонепроницаемость: W2

Производство и материалы

Изготовление ведётся в стальных формах по Альбому 3РС 19-08 с соблюдением:

• ГОСТ 11024-84 — требования к конструкциям
• ГОСТ 5781-82 — арматура классов AI, AIII
• ГОСТ 6727-80 — проволока Вр1

Армирование включает сварные сетки и каркасы, закладные детали из стали ВСт3кп2.

Монтаж и транспортировка

Погрузка осуществляется строго за монтажные петли с применением балансирующих строп. Складирование — в рабочем положении на деревянные подкладки. Запрещён сброс или волочение конструкций.

Контроль качества

Изделия соответствуют ГОСТ 13015.0-83 по внешнему виду и прочностным показателям. Каждая партия сопровождается технической документацией.
