Железобетонные плиты входа 3ПВ 7

Маркировка 3ПВ 7 (Альбом 3РС 19-08) расшифровывается следующим образом:

• 3ПВ — тип конструкции (плита входа);
• 7 — номер типоразмера.

Изменение маркировочных обозначений не допускается. Допустимо дополнение датой изготовления, массой и клеймом ОТК.

Основные характеристики

Плиты входа 3ПВ 7 — прямоугольные железобетонные конструкции с технологическими углублениями и закладными элементами. Применяются в строительстве жилых и общественных зданий серии П3М для обустройства входных групп.

Технические параметры

Конструкции соответствуют:

• СНиП II-3-79 (теплотехника, 2-й класс);
• СНиП 2.03.01-84 и ГОСТ 11024-84 (прочность);
• Огнестойкость — 2,5 часа.

Производство

Изготовление регламентировано Альбомом 3РС 19-08:

• Формовка в стальных опалубках горизонтальным способом;
• Бетон классов В22,5/В22,5 (плотность 2400 кг/м?);
• Показатели: водонепроницаемость W2, морозостойкость F150 (F50 для несущих).

Армирование

Выполняется сварными каркасами из материалов:

• Сталь AI-AIII (ГОСТ 5781-82);
• Проволока Вр1 (ГОСТ 6727-80);
• Закладные детали — ВСт3кп2 (ГОСТ 380-88).

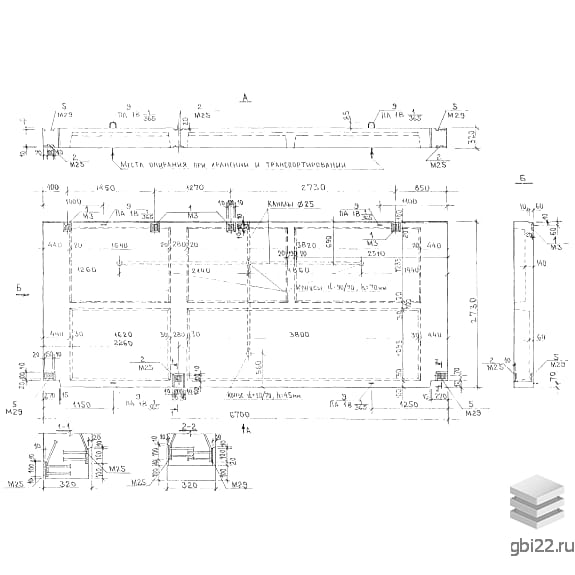

Габариты и монтаж

Транспортировка и хранение

Требуется:

• Подъем за монтажные петли спецтехникой;
• Складирование на деревянных подкладках в положении по чертежам;
• Запрещены ударные нагрузки и волочение.
