Трехслойные цокольные панели 6НЦ 1-1 (Альбом 3РС 17-16)

Маркировка изделий

Обозначение 6НЦ 1-1 (Альбом 3РС 17-16) содержит ключевую информацию о конструкции:

6НЦ – трехслойная наружная цокольная панель;

1 – типоразмер изделия;

1 – модификация с дополнительными особенностями.

Изменение маркировки не допускается. Разрешается дополнять ее датой выпуска, клеймом ОТК и массой.

Конструктивные особенности

Прямоугольные высокопрочные панели состоят из трех слоев, соединенных армирующими элементами. Верхняя часть оснащена выступом, возможны технологические отверстия в соответствии с проектом.

Слои конструкции:

• Наружный и внутренний – из тяжелого бетона (плотность 2300 кг/м?, класс прочности В15, морозостойкость F50);

• Средний – теплоизоляционный (пенополистирол ПСБ-25 толщиной 170 мм).

Применение

Панели предназначены для возведения жилых и общественных зданий в стандартных геологических условиях. Отличаются повышенными теплоизоляционными свойствами, что делает их оптимальным выбором для типового строительства.

Производство и материалы

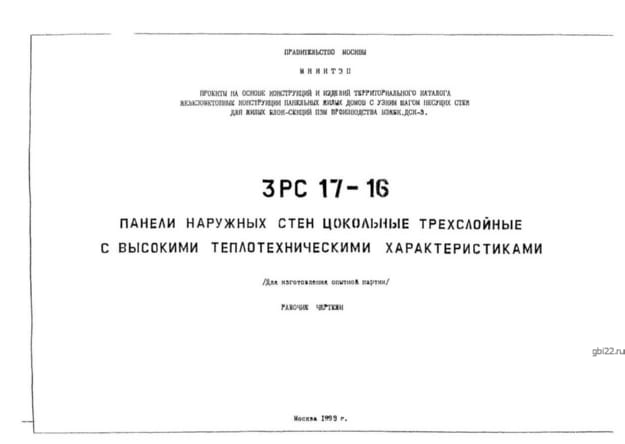

Изготовление регламентировано Альбомом 3РС 17-16:

• Формовка в горизонтальных положениях для обеспечения качества;

• Армирование стальными каркасами (класс AIII) и сварными сетками (проволока В1);

• Антикоррозийная обработка металлических элементов;

• Соответствие внутренних поверхностей категории А6.

Транспортировка и хранение

Перевозка осуществляется на специализированном транспорте с фиксацией изделий. Для складирования используются вертикальные кассеты с деревянными прокладками, защищающими от повреждений.

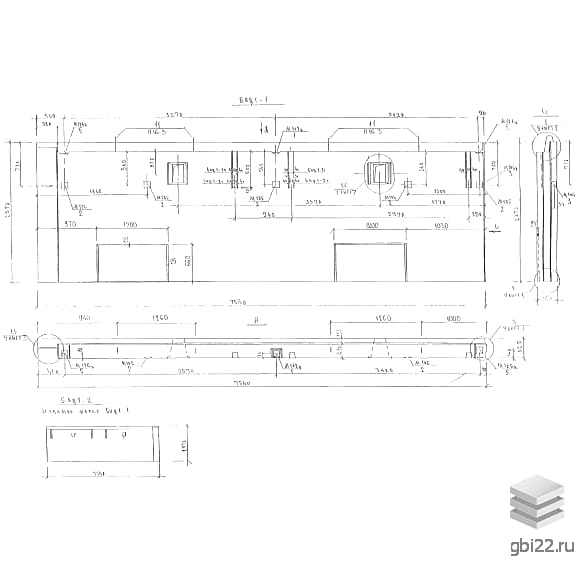

Технические параметры

• Длина: 7540 мм

• Ширина: 325 мм

• Высота: 2370 мм

• Вес: 7410 кг

• Марка бетона: М200
