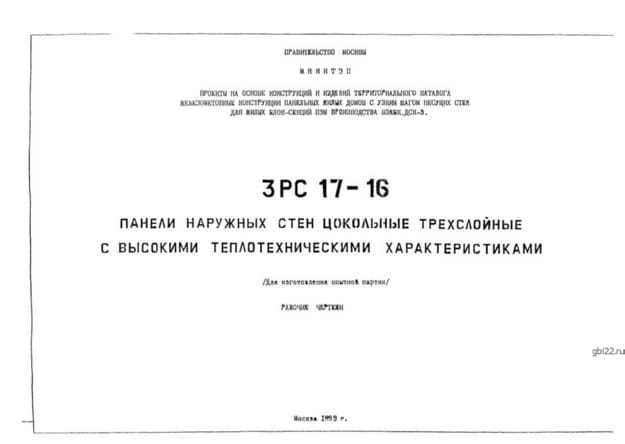

Трёхслойные цокольные панели наружных стен 6НЦ 6-1 (Альбом 3РС 17-16)

Расшифровка маркировки

6НЦ 6-1 (Альбом 3РС 17-16) — условное обозначение изделия, где:

• 6НЦ — тип конструкции: трёхслойная наружная цокольная панель;
• 6 — порядковый номер типоразмера;
• 1 — марка типоразмера, указывающая на дополнительные конструктивные особенности.

Изменение маркировки без согласования не допускается. Дополнительно могут указываться дата выпуска, клеймо ОТК и масса изделия.

Конструктивные особенности

Цокольные панели представляют собой прямоугольные высокопрочные конструкции с трёхслойной структурой:

• Наружный и внутренний слои выполнены из тяжёлого бетона (плотность 2300 кг/м?, класс прочности В15, морозостойкость F50);
• Теплоизоляционный слой — пенополистирол ПСБ-25 толщиной 170 мм, соответствующий ГОСТ 15588-86.

Слои соединены армированными рёбрами из стали AIII (ГОСТ 5781-82) и проволоки В1 (ГОСТ 6727-80). Закладные детали изготовлены из стали Ст3кп2 (ГОСТ 380-88) с антикоррозионной обработкой.

Применение и преимущества

Панели 6НЦ 6-1 предназначены для строительства жилых и общественных зданий в нормальных геологических условиях. Ключевые преимущества:

• Высокие теплоизоляционные свойства;
• Соответствие требованиям СНиП II-3-79 и СНиП 2.03-01-84;
• Категория качества внутренней поверхности А6.

Технические характеристики

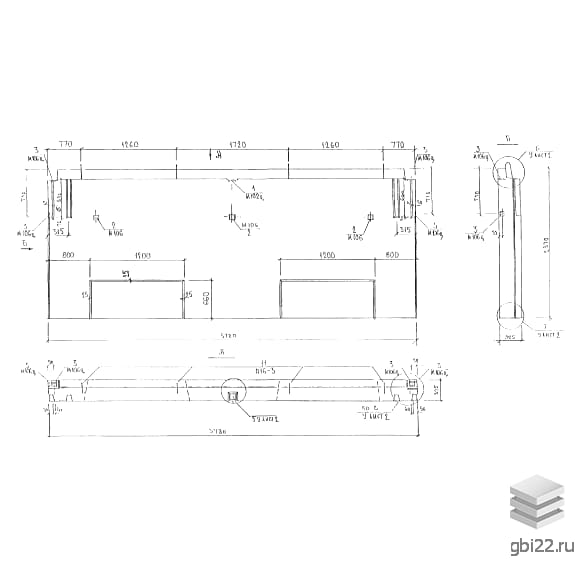

• Габариты: 5780?325?2370 мм;
• Вес: 5740 кг;
• Марка бетона: М200.

Транспортировка и хранение

Перевозка осуществляется на панелевозах с фиксацией конструкции. Для складирования используются вертикальные кассеты с деревянными подкладками, предотвращающими повреждения.
