Трёхслойные цокольные панели наружных стен 6НЦ 7-1 (Альбом 3РС 17-16)

Расшифровка маркировки

6НЦ 7-1 (Альбом 3РС 17-16) — обозначение содержит ключевые параметры изделия:

• 6НЦ — тип конструкции: трёхслойная наружная цокольная панель;
• 7 — номер типоразмера;
• 1 — модификация с дополнительными конструктивными особенностями.

Изменение маркировки не допускается. Дополнительно могут указываться дата изготовления, отметка ОТК и масса.

Конструктивные особенности

Панели представляют собой прямоугольные высокопрочные конструкции с тремя слоями:

• Наружный и внутренний слои — из тяжёлого бетона (плотность 2300 кг/м?, класс прочности В15, морозостойкость F50);
• Теплоизоляционный слой — пенополистирол ПСБ-25 (толщина 170 мм, соответствует ГОСТ 15588-86).

Слои соединены армированными рёбрами. На поверхности могут быть предусмотрены выступы, отверстия и углубления в соответствии с проектом.

Применение

Панели 6НЦ 7-1 используются в строительстве жилых и общественных зданий. Благодаря высоким теплотехническим показателям, они обеспечивают энергоэффективность объектов.

Производство и контроль качества

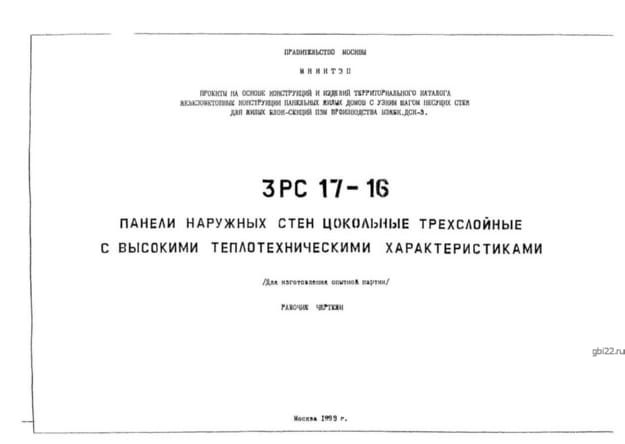

Изготовление регламентировано Альбомом 3РС 17-16:

• Формовка в горизонтальных положениях;
• Армирование стальными сетками и стержнями (класс AIII и В1 по ГОСТ 5781-82 и 6727-80);
• Антикоррозийная обработка металлических элементов;
• Внутренние поверхности соответствуют категории А6.

Транспортировка и хранение

Перевозка осуществляется на панелевозах с фиксацией конструкций. Для складирования используются вертикальные кассеты с деревянными подкладками, предотвращающими повреждения.

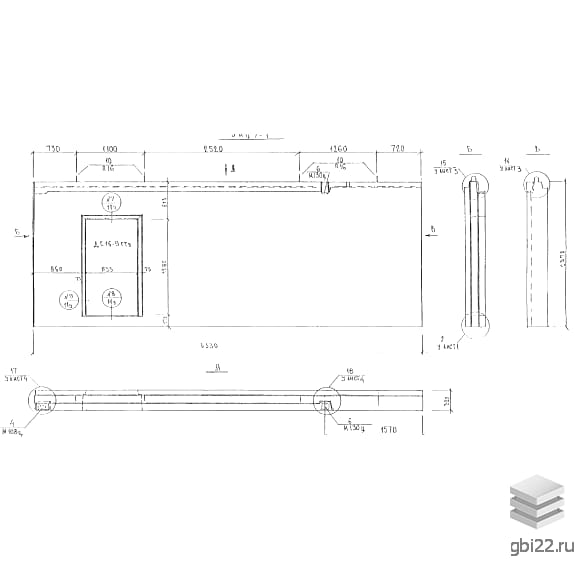

Технические параметры

• Габариты: 6330?325?2370 мм;
• Вес: 5970 кг;
• Марка бетона: М200.
