Трехслойные цокольные панели наружных стен 6НЦ 7-2

Маркировка изделий

Обозначение 6НЦ 7-2 (Альбом 3РС 17-16) содержит ключевую информацию о конструкции:

• 6НЦ – тип изделия: трехслойная наружная цокольная панель;
• 7 – номер типоразмера;
• 2 – модификация, определяющая конструктивные особенности.

Изменение маркировки не допускается. Дополнительно указывают дату изготовления, вес и отметку ОТК.

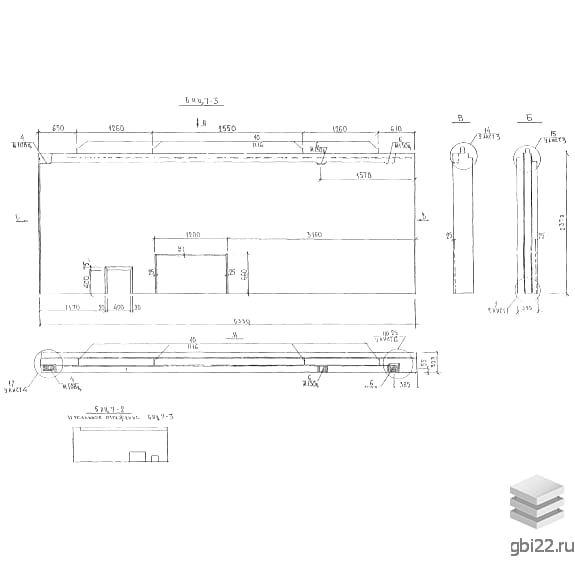

Конструктивные особенности

Панели представляют собой прямоугольные высокопрочные изделия с выступами в верхней части. В зависимости от проекта могут иметь технологические отверстия и углубления. Состоят из трех слоев, соединенных армированными ребрами:

• Наружный и внутренний слои – из тяжелого бетона (плотность 2300 кг/м?, прочность В15, морозостойкость F50);
• Теплоизоляция – пенополистирол ПСБ-25 толщиной 170 мм (соответствует ГОСТ 15588-86).

Применение

Используются в гражданском строительстве для возведения жилых и общественных зданий. Обладают повышенными теплоизоляционными свойствами, что снижает энергозатраты при эксплуатации. Предназначены для стандартных инженерно-геологических условий.

Производство и контроль качества

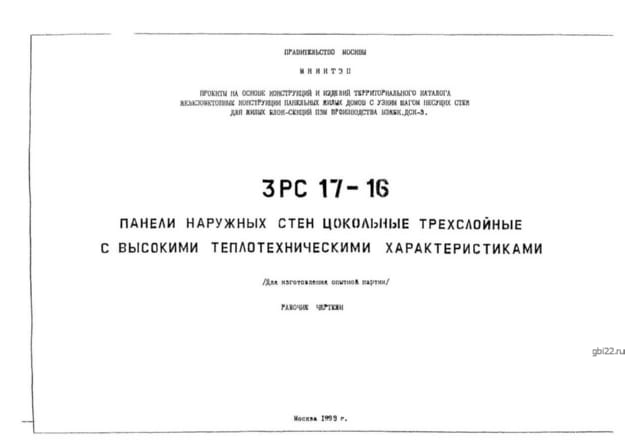

Изготовление регламентировано Альбомом 3РС 17-16:

• Формовка в горизонтальных положениях;
• Армирование стальными каркасами (АIII по ГОСТ 5781-82) и сетками (В1 по ГОСТ 6727-80);
• Антикоррозийная обработка металлических элементов;
• Качество сварных швов проверяется по ГОСТ 10922-90.

Транспортировка и хранение

Перевозка осуществляется на панелевозах с фиксацией конструкций. Складирование – в вертикальных кассетах с деревянными прокладками. Требуется защита от механических повреждений.
