Трехслойные цокольные панели наружных стен 6НЦ 7-3

Маркировка и расшифровка обозначений

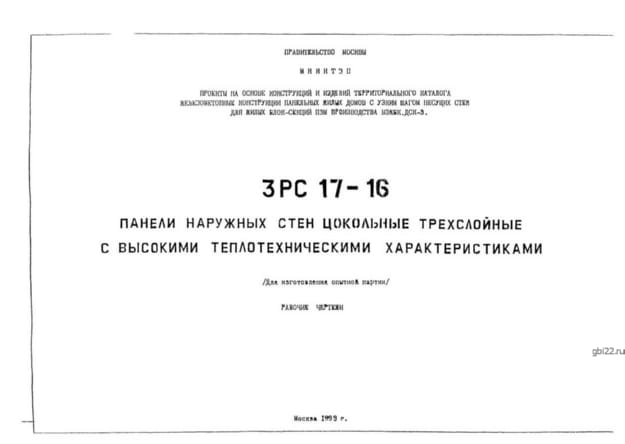

6НЦ 7-3 (Альбом 3РС 17-16) — это стандартизированное обозначение, где:

• 6НЦ — тип конструкции: наружная цокольная трехслойная панель;
• 7 — номер типоразмера;
• 3 — модификация, определяющая конструктивные особенности.

Изменение маркировки без согласования не допускается. Дополнительно могут указываться дата изготовления, вес и отметка ОТК.

Конструктивные особенности

Панели представляют собой прямоугольные высокопрочные изделия с выступами в верхней части. Конструкция включает:

• Наружный и внутренний слои — из тяжелого бетона (плотность 2300 кг/м?, класс прочности В15, морозостойкость F50);
• Теплоизоляционный слой — пенополистирол ПСБ-25 толщиной 170 мм (соответствует ГОСТ 15588-86).

Слои соединены армированными ребрами, что обеспечивает устойчивость и долговечность.

Применение

Панели 6НЦ 7-3 используются в гражданском строительстве для:

• Возведения жилых зданий;
• Строительства общественных объектов.

Благодаря высоким теплотехническим свойствам, они снижают энергопотери и соответствуют требованиям СНиП II-3-79 и СНиП 2.03-01-84.

Технические требования

Производство регламентировано Альбомом 3РС 17-16:

• Формовка — в горизонтальных положениях для сохранения качества поверхности;
• Армирование — сталь класса AIII (ГОСТ 5781-82) и проволока В1 (ГОСТ 6727-80);
• Антикоррозийная обработка металлических элементов обязательна.

Транспортировка и хранение

Перевозка осуществляется на панелевозах с фиксацией конструкций. Для складирования используются вертикальные кассеты с деревянными подкладками, защищающими от повреждений.

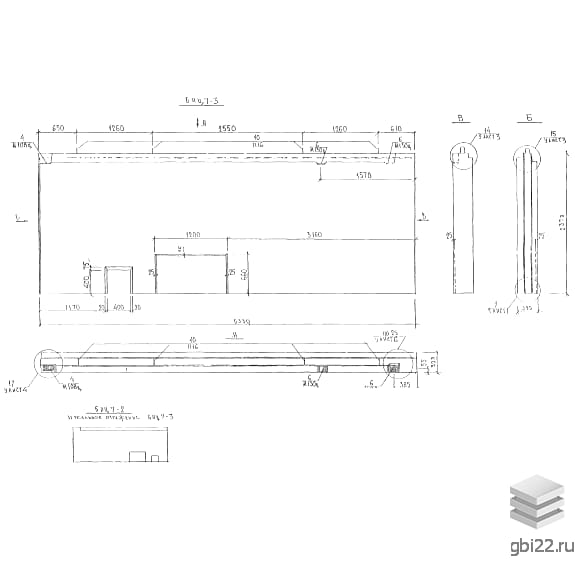

Габариты и параметры

• Длина: 6330 мм
• Ширина: 325 мм
• Высота: 2370 мм
• Вес: 6530 кг
• Марка бетона: М200
