Трёхслойные цокольные панели для наружных стен 6НЦ 8-2 (Альбом 3РС 17-16)

Расшифровка маркировки

6НЦ 8-2 (Альбом 3РС 17-16) — обозначение трёхслойной цокольной панели наружного типа. Расшифровка символов:

• 6НЦ — тип конструкции: наружная цокольная трёхслойная панель;
• 8 — номер типоразмера;
• 2 — марка типоразмера, определяющая дополнительные конструктивные особенности.

Изменение маркировки запрещено. Допускается нанесение даты изготовления, клейма ОТК и массы изделия.

Конструктивные особенности

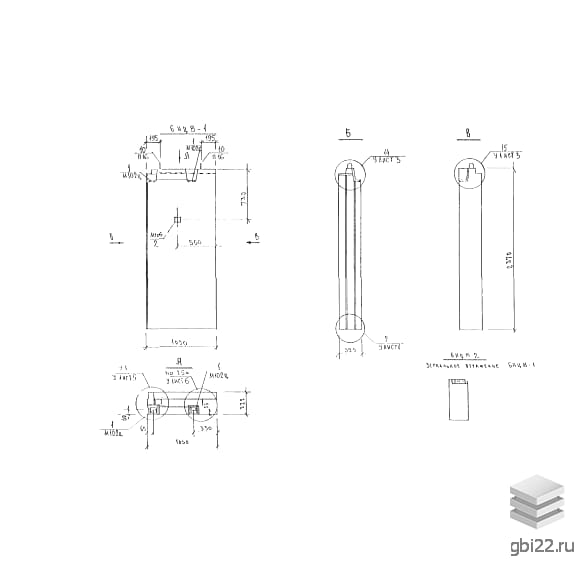

Панели представляют собой прямоугольные высокопрочные конструкции с тремя слоями:

• Наружный и внутренний слои — изготовлены из тяжёлого бетона (плотность 2300 кг/м?, класс прочности В15, морозостойкость F50).
• Теплоизоляционный слой — пенополистирол ПСБ-25 толщиной 170 мм, соответствующий ГОСТ 15588-86.

Слои соединены армированными рёбрами. На поверхности могут присутствовать выступы, отверстия и углубления в соответствии с проектом здания.

Технические характеристики

• Габариты: 1030 ? 325 ? 2370 мм.
• Вес: 1210 кг.
• Марка бетона: М200.
• Качество поверхности: категория А6 (внутренняя сторона).

Применение

Панели используются в гражданском строительстве для возведения жилых и общественных зданий. Благодаря высоким теплоизоляционным свойствам обеспечивают энергоэффективность сооружений.

Производство и контроль качества

Изготовление регламентировано Альбомом 3РС 17-16:

• Формовка в горизонтальных положениях.
• Армирование стальными сетками (класс AIII по ГОСТ 5781-82) и стержнями (класс В1 по ГОСТ 6727-80).
• Антикоррозийная обработка металлических элементов.

Транспортировка и хранение

Перевозка осуществляется на панелевозах с фиксацией конструкций. Для складирования используются вертикальные кассеты с деревянными подкладками, защищающими изделия от повреждений.
