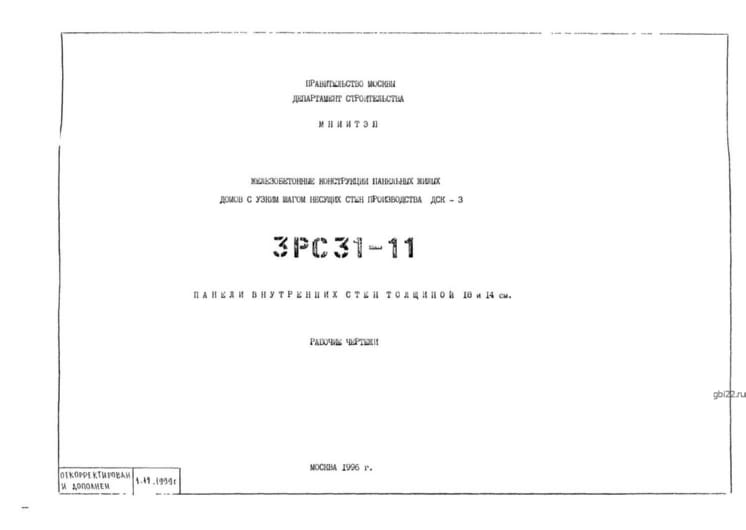

Панели внутренних стен 3В 1-4 (Альбом 3РС 31-11)

Маркировка изделий

Обозначение 3В 1-4 (Альбом 3РС 31-11) расшифровывается следующим образом:

• 3 — принадлежность к Альбому 3РС 31-11;
• В — тип конструкции (внутренняя стеновая панель);
• 1 — типоразмер изделия;
• 4 — модификация элемента.

Изменение маркировки запрещено.

Основные характеристики

Конструкции относятся к категории несущих, отличаются повышенной прочностью и длительным сроком эксплуатации. Имеют прямоугольную форму с возможными технологическими проемами.

Применение

Используются в жилищном строительстве для зданий с небольшим шагом несущих стен. Выступают в роли межкомнатных перегородок. Гладкость поверхностей упрощает финишную отделку.

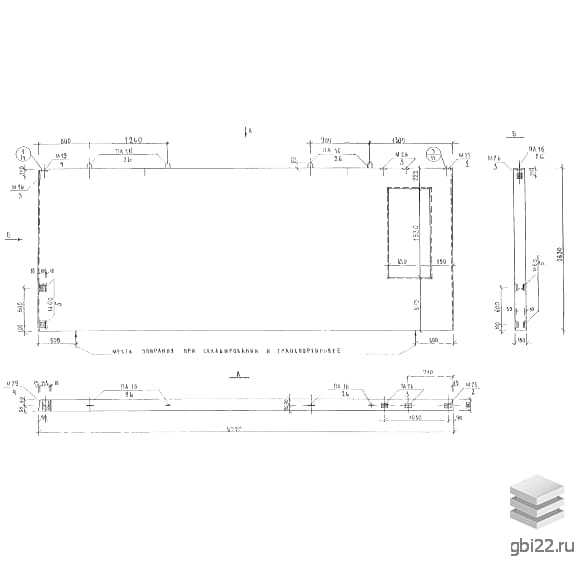

Технические параметры

• Длина: 6720 мм
• Ширина: 180 мм
• Высота: 2630 мм
• Вес: 7470 кг
• Бетон: марка М300 (класс В22,5)
• Плотность бетона: 2350 кг/м?
• Морозостойкость: F50 (F100 для элементов с консолями)
• Водонепроницаемость: W2

Конструктивные особенности

Изготовление осуществляется в стальных горизонтальных опалубках для соблюдения геометрической точности. В качестве утеплителя может применяться пенопласт (150 мм, ГОСТ 15588-86).

Армирование выполняется:

• Сварными каркасами и сетками
• Отдельными стержнями (горячекатаная сталь AI-AIII, ГОСТ 5781-82)
• Холоднотянутой проволокой Вр-1 (ГОСТ 6727-80)

Монтажные петли производятся из стали Ст3сп2/пс2, закладные детали — из Ст3кп (ГОСТ 380-88).

Транспортировка и хранение

Перевозка осуществляется специализированным транспортом с фиксацией конструкций. Складирование — вертикально на предусмотренные проектом опоры. Погрузка выполняется строго за монтажные петли с применением траверс.

Нормативная база

Изделия соответствуют:

• СНиП 2.03.01-84
• ГОСТ 12504-80 (качество поверхностей — категория А4)
• ГОСТ 10922-90 (арматурные каркасы)
• ГОСТ 14098-91 (сварные соединения)
