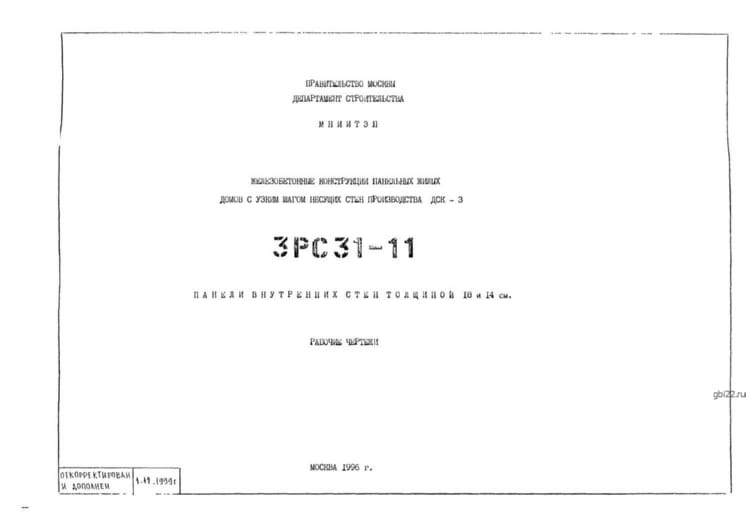

Внутренние стеновые панели 3В 2-2 (Альбом 3РС 31-11)

Маркировка изделий

Символы 3В 2-2 и Альбом 3РС 31-11 расшифровываются следующим образом:

• 3 – принадлежность к нормативному документу Альбом 3РС 31-11;
• В – тип конструкции (внутренняя стеновая панель);
• 2 – типоразмер изделия;
• 2 – модификация элемента.

Изменение маркировки не допускается.

Основные характеристики

Конструктивные особенности: прямоугольная форма, наличие проёмов, высокое качество лицевых поверхностей (категория А4 по ГОСТ 12504-80). Применяются в жилых зданиях с узким шагом несущих стен.

Материалы:

• Бетон: класс прочности В22.5 (М300), плотность 2350 кг/м?, морозостойкость F50 (F100 для консольных элементов), водонепроницаемость W2.
• Утеплитель: пенопласт (150 мм, ГОСТ 15588-86).
• Арматура: горячекатаная сталь AI–AIII (ГОСТ 5781-82), проволока Вр-1 (ГОСТ 6727-80).
• Закладные детали: сталь Ст3кп (ГОСТ 380-88).

Технология производства

Изготовление ведётся в стальных горизонтальных опалубках с соблюдением геометрической точности. Армирование включает:

• Сварные каркасы и сетки (ГОСТ 10922-90);
• Контактная точечная сварка (ГОСТ 14098-91);
• Монтажные петли из стали Ст3сп2/Ст3пс2.

Дополнительно предусмотрены: скрытая электропроводка, антисептические пробки, ПВХ-трубы.

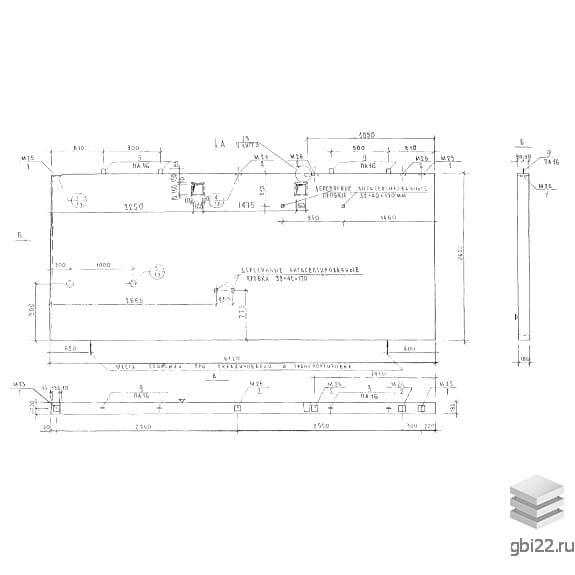

Габариты и вес

• Длина: 6120 мм;
• Ширина: 180 мм;
• Высота: 2630 мм;
• Вес: 6940 кг.

Транспортировка и хранение

Перевозка – специализированными панелевозами. Складирование – вертикально на опоры согласно чертежам. Погрузка – за монтажные петли с траверсами для равномерного распределения нагрузки.
