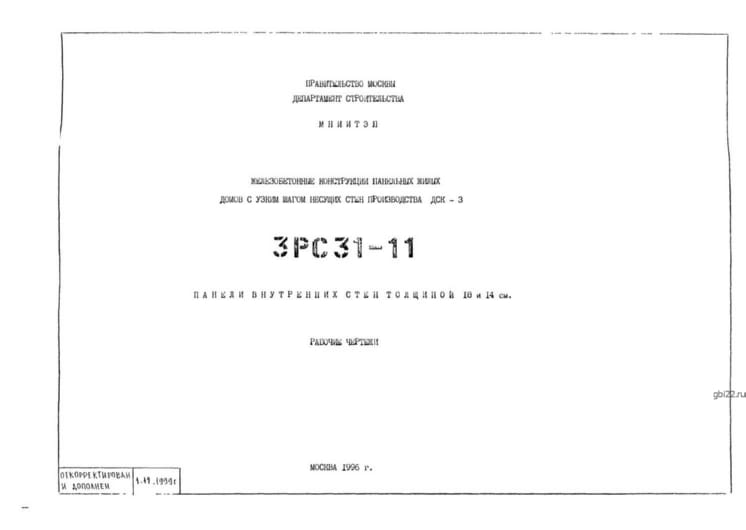

Панели внутренних стен 3В 3-2 (Альбом 3РС 31-11)

Маркировка изделий:

• 3 — принадлежность к Альбому 3РС 31-11;
• В — тип конструкции (внутренняя стеновая панель);
• 3 — типоразмер (порядковый номер);
• 2 — модификация элемента (уникальные характеристики).

Изменение маркировки запрещено.

Основные характеристики

Панели 3В 3-2 — это несущие конструкции с повышенной прочностью и длительным сроком эксплуатации. Изделия прямоугольной формы оснащены технологическими проемами для удобства монтажа.

Применение

Используются в жилищном строительстве для зданий с частым расположением несущих стен. Выступают в роли межкомнатных перегородок, обладают гладкой поверхностью, что сокращает затраты на финишную отделку. Соответствуют требованиям СНиП 2.03.01-84 и ГОСТ 12504-80.

Технические параметры

• Бетон: класс В22.5 (М300), плотность 2350 кг/м?;
• Морозостойкость: F50 (F100 для консольных элементов);
• Водонепроницаемость: W2;
• Утеплитель: пенопласт (150 мм, ГОСТ 15588-86).

Армирование

Каркасы изготавливаются из:

• Горячекатаной стали AI, AIII (ГОСТ 5781-82);
• Холоднотянутой проволоки Вр-1 (ГОСТ 6727-80);
• Монтажные петли — Ст3сп2/Ст3пс2;
• Закладные детали — Ст3кп (ГОСТ 380-88).

Сварка соответствует ГОСТ 14098-91, качество каркасов — ГОСТ 10922-90.

Дополнительные элементы

Конструкции включают:

• Скрытую электропроводку;
• Антисептические деревянные пробки;
• Трубы ПВХ.

Качество поверхности: категория А4 (ГОСТ 12504-80).

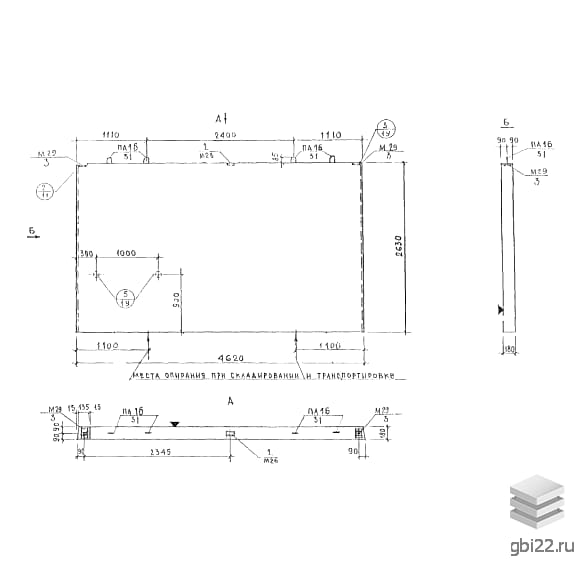

Габариты и вес

• Длина: 4620 мм;
• Ширина: 180 мм;
• Высота: 2630 мм;
• Вес: 5260 кг.

Транспортировка и хранение

Перевозка осуществляется панелевозами с фиксацией конструкций. Складирование — вертикально на спецопоры (согласно чертежам). Погрузка выполняется за строповочные петли с траверсами для равномерного распределения нагрузки.
