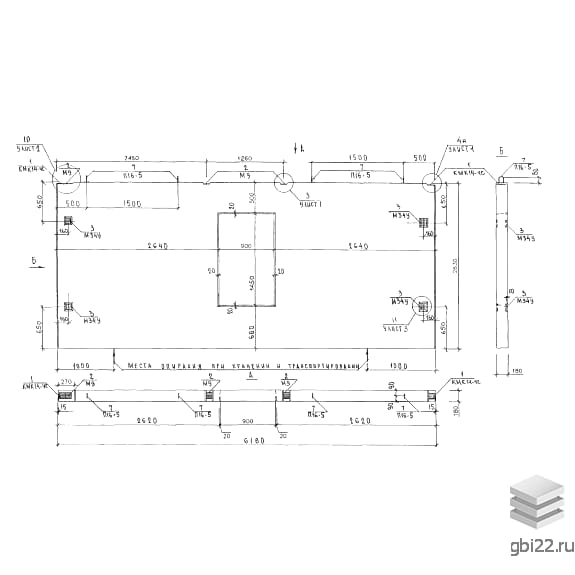

Стеновые панели ЛВ 1862-72 у-4с (Альбом РС 1-3120)

Маркировка ЛВ 1862-72 у-4с расшифровывается следующим образом:

• ЛВ – тип изделия: внутренняя стеновая панель;
• 18 – толщина конструкции (18 см);
• 62 – длина элемента (62 дм);
• 72 – особые технические характеристики;
• у-4с – усиленная прочность с защитой от обрушения при авариях.

Основные характеристики

Назначение: Несущие стеновые панели применяются в жилищном строительстве, преимущественно в серии П44Т. Конструкции обеспечивают устойчивость зданий и соответствуют нормативам СНиП 2.03.01-84 и ГОСТ 12504-80.

Производство: Изготовление осуществляется в горизонтальных формах или кассетным методом с использованием тяжелого бетона (плотность 2400 кг/м?, класс прочности В22.5, морозостойкость F50).

Армирование: Каркасы изготавливаются из горячекатаной стали (AI, AIII по ГОСТ 5781-82) и проволоки Вр-1 (ГОСТ 6727-80). Монтажные петли производятся из стали Ст3сп2/Ст3пс2, закладные детали – из полосовой стали Ст3кп2 (ГОСТ 535-88).

Дополнительные параметры

• Длина: 6180 мм
• Ширина: 180 мм
• Высота: 2630 мм
• Вес: 6410 кг
• Марка бетона: М300

Транспортировка и хранение

Перевозка осуществляется специализированным транспортом с фиксацией в вертикальном положении. Складирование – на деревянных подкладках строго по схеме рабочих чертежей. Подъем производится краном за монтажные петли или с применением балансирующих траверс.

Технические подробности приведены в Альбоме РС 1-3120. Замена материалов допускается только с сохранением геометрических и прочностных параметров.
