Железобетонная стеновая панель 7ВЦ 1 (Альбом 7РС 17 108)

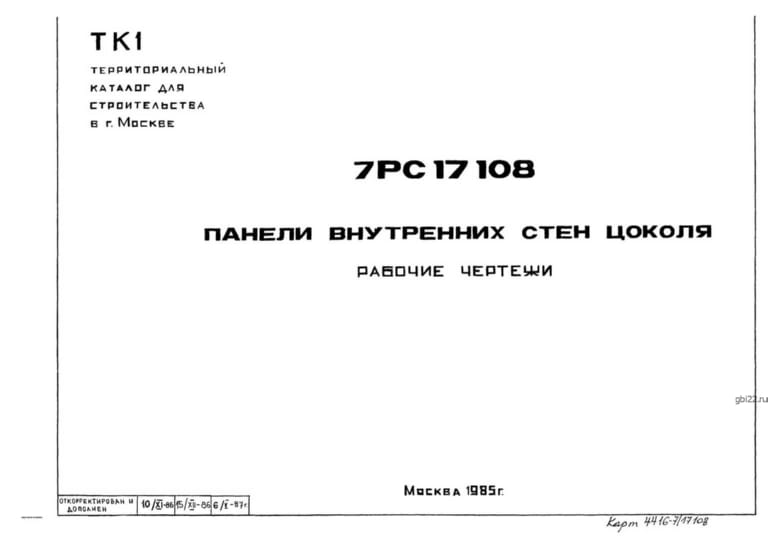

Панель внутренних стен цоколя 7ВЦ 1 – это прочное железобетонное изделие, предназначенное для монтажа в цокольной части зданий сборного типа. Изделие соответствует альбому 7РС 17 108 и применяется в общественных сооружениях с несущими стенами увеличенного шага и высотой этажа 3,3 м. Гарантированный срок эксплуатации – свыше 10 лет.

Расшифровка маркировки

На боковой поверхности каждой панели нанесена маркировка, включающая буквенно-цифровые обозначения:

• 7 – принадлежность к альбому 7РС;
• ВЦ – панель внутренних стен цоколя;
• 1 – типоразмер изделия.

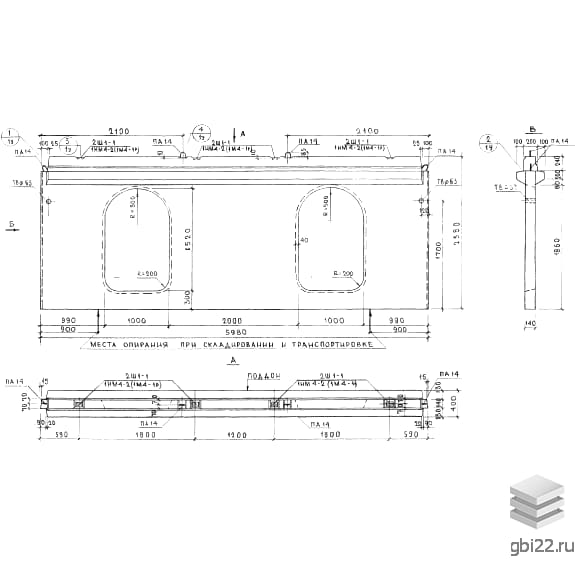

Технические характеристики

• Длина: 5980 мм
• Ширина: 140 мм
• Высота: 2380 мм
• Вес: 4580 кг
• Марка бетона: М200 (класс В15)

Производство и контроль качества

Изготовление осуществляется на специализированных заводах в горизонтальных опалубочных формах с соблюдением ГОСТ 2504-80. Перед производством проводится обязательное испытание прочности по ГОСТ 8829-77.

Армирование включает:

• вертикальные и горизонтальные каркасы;
• сварные сетки;
• отдельные стержни.

Монтажные петли изготавливаются из стали класса А-I (ВСт3сп2). При использовании стали ВСт3пс2 запрещён монтаж при температуре ниже -40°C.

Хранение и транспортировка

Готовые панели хранятся в вертикальном положении на деревянных подкладках. Транспортировка осуществляется специализированным авто- и ж/д транспортом с обязательной защитой от осадков и УФ-излучения.

Гарантийные документы

Каждое изделие сопровождается паспортом качества, содержащим:

• дату производства;
• реквизиты завода-изготовителя;
• номер партии и технические условия (ТУ).
