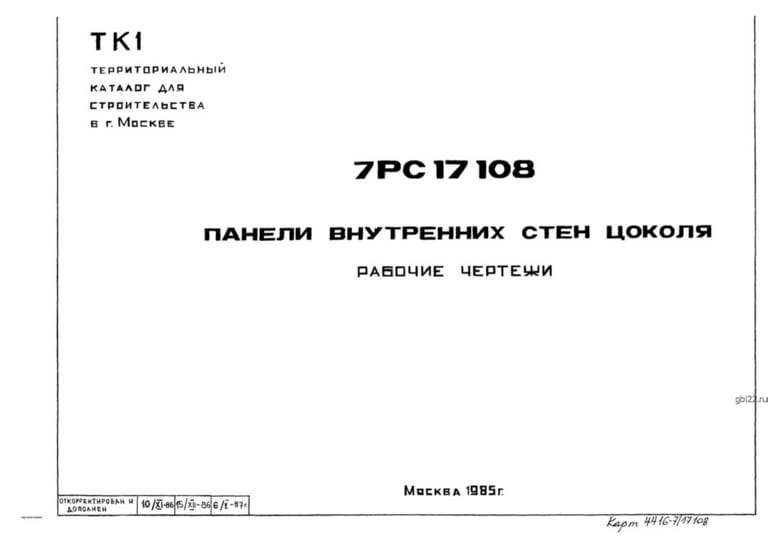

Железобетонные панели внутренних стен цоколя 7ВЦ 11 (Альбом 7РС 17 108)

Стеновые панели 7ВЦ 11 – это прочные железобетонные конструкции, предназначенные для монтажа в цокольной части зданий сборного типа. Изделия соответствуют альбому 7РС 17 108 и применяются в строительстве общественных сооружений с увеличенным шагом несущих стен и высотой этажа 3,3 метра. Гарантированный срок эксплуатации – свыше 10 лет.

Расшифровка маркировки

Каждая панель имеет маркировку, нанесённую устойчивой краской на боковую поверхность. Обозначение 7ВЦ 11 расшифровывается следующим образом:

• 7 – принадлежность к альбому 7РС;
• ВЦ – внутренняя стеновая цокольная панель;
• 11 – порядковый номер типоразмера.

Технические характеристики

Изделия производятся в соответствии с ГОСТ 2504-80 и проходят обязательные испытания на прочность (ГОСТ 8829-77). Основные параметры:

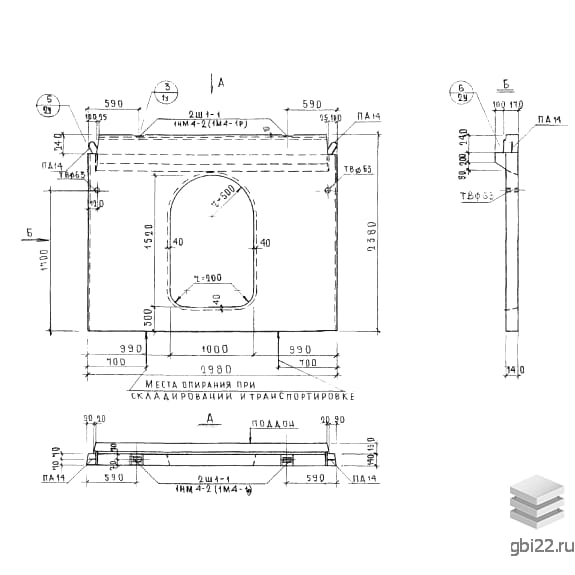

• Длина: 2980 мм
• Ширина: 140 мм
• Высота: 2380 мм
• Вес: 2100 кг
• Марка бетона: М200 (класс В15)

Производство и контроль качества

Панели изготавливаются на специализированных заводах в горизонтальных опалубочных формах. Армирование включает:

• вертикальные и горизонтальные каркасы;
• сварные сетки;
• отдельные стержни.

Монтажные петли выполняются из стали класса А-I (ВСт3сп2). При использовании стали ВСт3пс2 запрещён монтаж при температуре ниже -40°C.

Каждая партия проходит строгий контроль:

• проверка геометрических параметров;
• осмотр поверхности на отсутствие дефектов;
• антикоррозийная обработка.

Хранение и транспортировка

Готовые панели хранятся и перевозятся вертикально с соблюдением требований ГОСТ 8829-77:

• укладка на деревянные прокладки;
• сортировка по типоразмерам;
• защита от осадков и ультрафиолета.

Транспортировка осуществляется специализированным авто- и ж/д транспортом с обязательной фиксацией.

Гарантии

Каждое изделие сопровождается паспортом качества, содержащим:

• дату производства;
• реквизиты завода-изготовителя;
• номер партии и ТУ.

Отпускная прочность бетона: 100% зимой, 75% летом.
