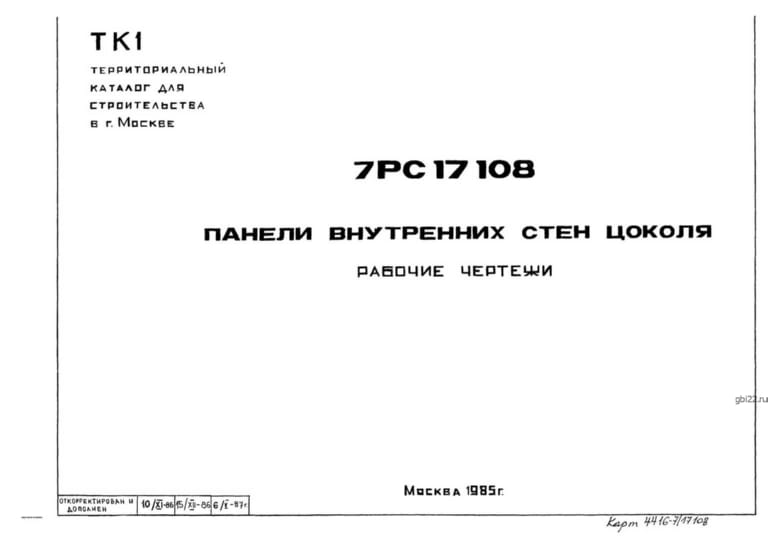

Железобетонная стеновая панель для цоколя 7ВЦ 3 (Альбом 7РС 17 108)

Панель внутренних стен цоколя 7ВЦ 3 – это прочное железобетонное изделие, предназначенное для монтажа в цокольной части зданий сборного типа. Изделия из альбома 7РС 17 108 применяются в общественных сооружениях с увеличенным шагом несущих конструкций и высотой этажа 3,3 м. Гарантированный срок эксплуатации – свыше 10 лет.

Расшифровка маркировки

На боковой стороне каждой панели нанесена маркировка, включающая буквенно-цифровые обозначения:

• 7 – принадлежность к альбому 7РС;
• ВЦ – панель внутренних стен цоколя;
• 3 – порядковый номер типоразмера.

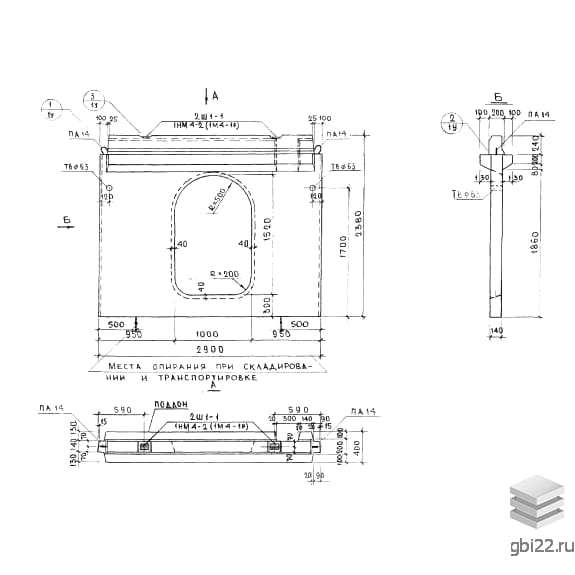

Технические характеристики

• Длина: 2900 мм
• Ширина: 140 мм
• Высота: 2380 мм
• Вес: 2170 кг
• Марка бетона: М200 (класс В15)

Производство и контроль качества

Изготовление осуществляется на специализированном предприятии в горизонтальных опалубочных формах согласно ГОСТ 2504-80. Перед выпуском проводится обязательное испытание на прочность (ГОСТ 8829-77).

Армирование включает:

• вертикальные и горизонтальные каркасы;
• сетки;
• отдельные стержни.

Сборка выполняется методом контактной сварки. Монтажные петли производятся из стали класса А-I (ВСт3сп2).

Каждая партия проходит визуальный и геометрический контроль. Поверхность проверяется на отсутствие дефектов. В случае несоответствия нормативам проводится повторная проверка.

Антикоррозийная защита и условия хранения

Готовые изделия обрабатываются антикоррозийным составом. Отгрузка осуществляется после достижения бетоном необходимой прочности:

• 100% – в зимний период;
• 75% – в летний сезон.

Хранение и транспортировка выполняются в вертикальном положении с использованием деревянных прокладок. На открытых площадках обеспечивается защита от осадков и ультрафиолета.

Документация

Каждая панель сопровождается паспортом качества, содержащим:

• дату изготовления;
• реквизиты производителя;
• номер партии и технические условия.
