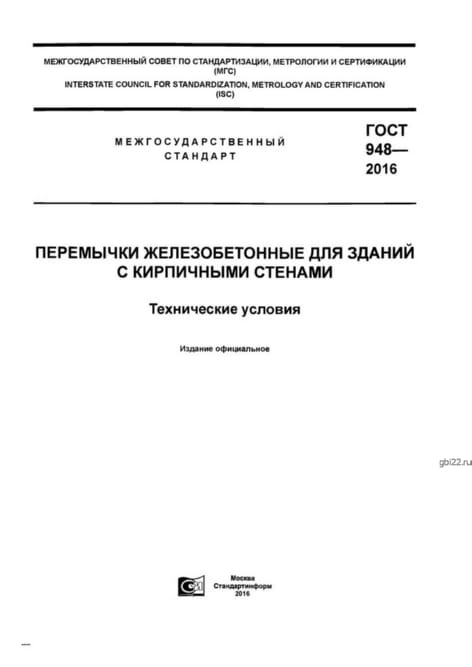

Брусковая перемычка 4ПБ 60-8 п (ГОСТ 948-2016)

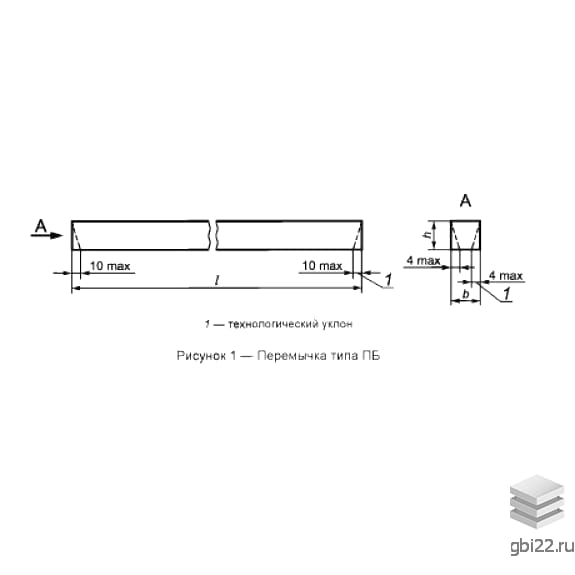

Брусковая перемычка 4ПБ 60-8 п представляет собой железобетонную прямоугольную конструкцию вытянутой формы. В этом строительном элементе могут присутствовать небольшие технологические скосы боковых торцевых граней. В зависимости от условий эксплуатации, возможны выпуски арматуры и дополнительные закладные детали.

Маркировка изделия

Маркировка 4ПБ 60-8 п расшифровывается следующим образом:

4 – индекс, указывающий номер поперечного сечения;

ПБ – брусковая перемычка;

60 – длина в дециметрах;

8 – нагрузка;

п – наличие монтажных петель.

Основные характеристики

Длина: 5960 мм

Ширина: 120 мм

Высота: 290 мм

Вес: 518,52 кг

Марка бетона: М200

Применение

Основное назначение брусковых перемычек – оформление оконных и дверных проемов в сооружениях, выполненных из кирпича или искусственного камня. Эти конструкции разработаны для районов с обычными условиями строительства, но могут использоваться и в условиях с повышенной агрессивностью газовой среды или сейсмической активностью 7 и более баллов, при соблюдении дополнительных требований, указанных в СНиП II-7-81.

Требования к качеству

Железобетонные изделия маркируются в строгом соответствии с рабочими чертежами. На каждой перемычке должны быть обозначены марка изделия, отпускной вес, товарный знак или краткое наименование производителя, дата выпуска и печать ОТК, выполненные специальной несмываемой краской.

Материалы и армирование

Перемычки изготавливаются из тяжелого бетона плотностью от 2000 до 2500 кг/м?, что обеспечивает высокие показатели прочности и устойчивости к трещинам. Марка бетона по морозостойкости определяется в диапазоне от F50 до F200 в зависимости от температурного режима в зоне строительства.

Для повышения прочности используются как ненапрягаемая (сталь классов А400, А500, Ат400с, Ат500с, проволока В1500, Вр500), так и напрягаемая (Ат800, Ат600с, А800, А600) продольная арматура. Напрягаемая арматура предпочтительнее благодаря экономии стали, меньшему весу и повышенной трещиностойкости.

Контроль качества

Готовая партия перемычек проходит приемку по результатам испытаний на прочность, жесткость и раскрытие трещин. Оцениваются также внешний вид и положение арматуры. Отклонения по прямолинейности и геометрическим размерам не должны превышать допустимых значений, указанных в нормативных документах.

Условия хранения и транспортировки

Брусковые перемычки 4ПБ 60-8 п (ГОСТ 948-2016) хранятся в рабочем положении, уложенные в штабеля. Для предотвращения разрушения и деформации между слоями устанавливаются инвентарные прокладки. Погрузо-разгрузочные работы выполняются поштучно за строповочные отверстия или монтажные петли, либо пакетами с использованием специального транспорта.

При транспортировке необходимо обеспечить полную неподвижность изделий в кузове, исключая их сдвиг, опрокидывание и трение.
