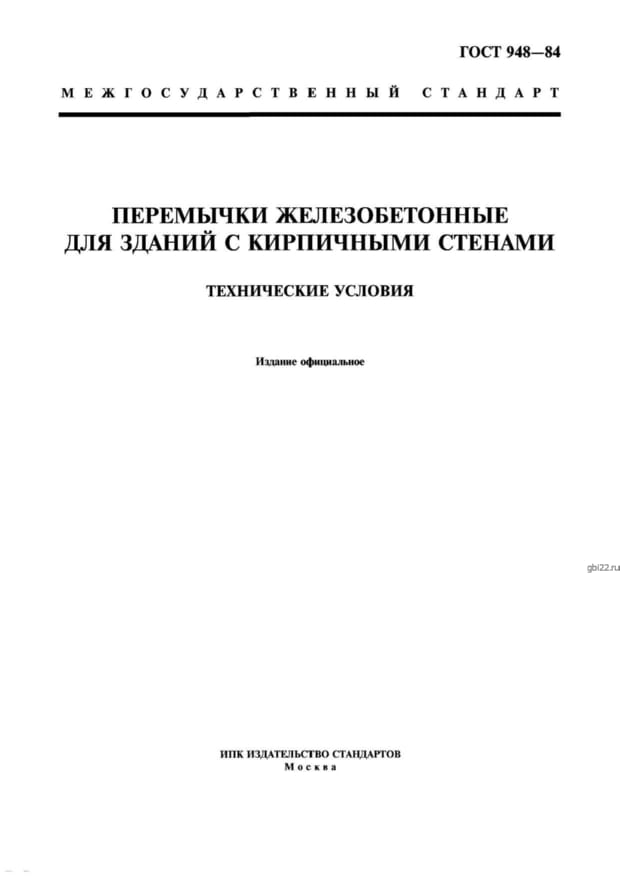

Брусковые перемычки 5ПБ 34-20 АтV (ГОСТ 948-84)

Брусковые перемычки 5ПБ 34-20 АтV (ГОСТ 948-84) представляют собой специализированные элементы, предназначенные для перекрытия проемов в жилых и технических зданиях, выполненных из кирпича. Эти перемычки позволяют устанавливать двери и окна без риска обрушения конструкции.

Расшифровка маркировки

5 – порядковый номер поперечного сечения бруска;

ПБ – брусковая перемычка;

34 – размерная группа, расчетная длина в дециметрах;

20 – расчетная нагрузка в кН/м;

AтV – арматура;

Дополнительно могут быть указаны параметры: "П" – наличие строповочных петель, "А" – анкерные выпуски для крепления балконов.

Основные характеристики

Габаритные размеры: 3370 х 250 х 220 мм (длина, ширина, высота);

Вес: 463,375 кг;

Марка бетона: М200;

Плотность бетона: 2200-2500 кг/м?;

Морозостойкость: 150 циклов замораживания-размораживания;

Водонепроницаемость: марка W2;

Предел огнестойкости: 1 час.

Применение

Эти железобетонные бруски используются в гражданском и административном строительстве для формирования оконных и дверных проемов размером от 1,2 до 2,8 метров. Стены, в которые устанавливаются перемычки, должны иметь толщину не более 65 см.

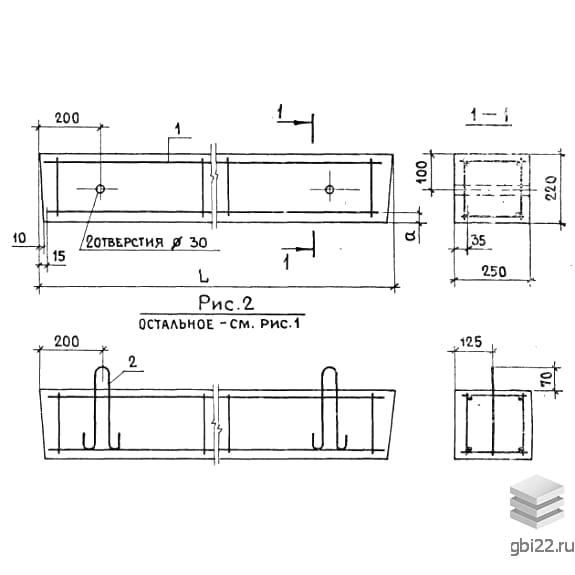

Конструкция и монтаж

Перемычка предназначена для восприятия нагрузки от вышерасположенных стен и кровельных конструкций, а также собственного веса. Она также рассчитана на статические и динамические нагрузки при изгибе и сжатии. При укладке брусков все швы заполняются цементным раствором.

Устойчивость к внешним воздействиям

Брусковые перемычки 5ПБ 34-20 АтV (ГОСТ 948-84) могут использоваться в агрессивных условиях, таких как сильный ветер и низкие температуры, а также при сейсмоактивности до 7 баллов по шкале Рихтера.

Производственные материалы

Основными материалами для изготовления перемычек являются тяжелые бетоны, что обеспечивает высокую прочность изделий. Армирование производится горячекатаной или предварительно напряженной арматурой класса АIII диаметром 12 мм, что позволяет достичь 70% нормируемой прочности бетона.

Транспортировка и хранение

Транспортировка перемычек осуществляется с использованием специализированного транспорта в контейнерах в горизонтальном положении. Для предотвращения растрескивания брусков их прокладывают деревянными досками. Хранение изделий производится в штабелях высотой до 2,5 метров с прокладочным материалом по концам перемычек.
