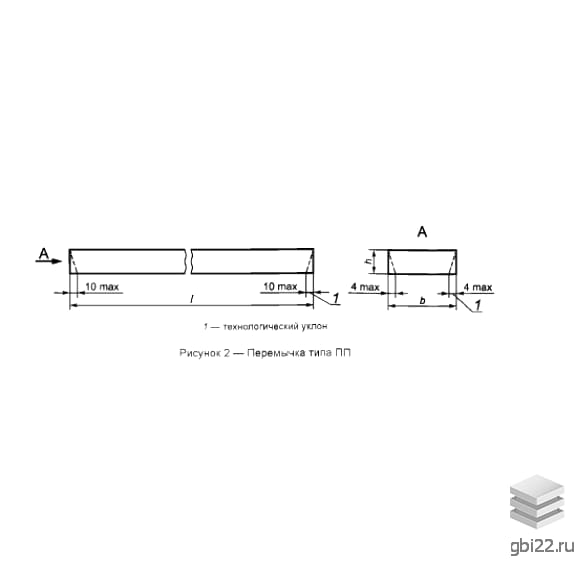

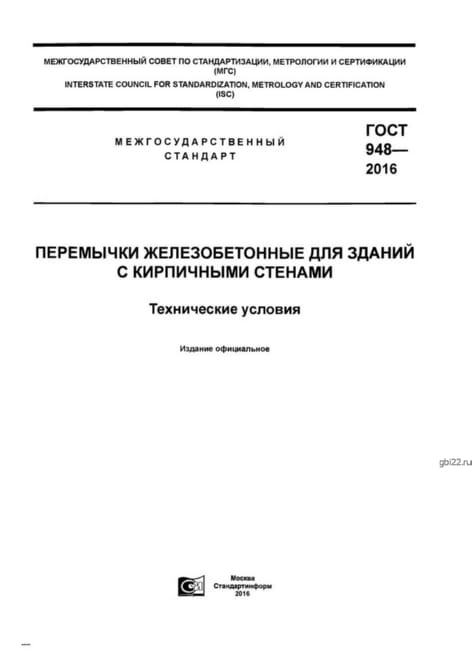

Перемычка плитная 10ПП 23-10 (ГОСТ 948-2016)

Перемычка плитная 10ПП 23-10 – это железобетонное прямоугольное изделие вытянутой формы, предназначенное для создания оконных и дверных проемов. Рассмотрим маркировку данного изделия:

10 – индекс, указывающий номер поперечного сечения;

ПП – плитная перемычка;

23 – длина в дециметрах;

10 – нагрузка.

Основные характеристики

Длина: 2330 мм

Ширина: 510 мм

Высота: 190 мм

Вес: 564,44 кг

Марка бетона: М200

Применение

Эти строительные элементы могут использоваться в различных сооружениях с стенами, выполненными как из кирпича, так и из искусственного камня. Перемычки разработаны для районов с обычными условиями строительства и могут применяться в агрессивных газовых средах, а также в зонах с сейсмической активностью до семи баллов, при соблюдении дополнительных требований согласно СНиП II-7-81.

Конструкция и материалы

Железобетонные изделия изготавливаются в строгом соответствии с рабочими чертежами и наделяются марками, состоящими из буквенных и цифровых кодов, разделенных дефисом. В основе перемычек лежит тяжелый бетон плотностью от 2000 до 2500 кг/м?, который обладает высокими показателями прочности и устойчивости к трещинам. Марка бетона по морозостойкости определяется температурным режимом в зоне строительства и может варьироваться от F50 до F200.

Арматура

Для повышения прочности перемычек используется арматурный «скелет» из стальных прутьев. Продольная арматура может быть как предварительно напрягаемой (сталь классов Ат800, Ат600с, А800, А600), так и ненапрягаемой (сталь классов А400, А500, Ат400с, Ат500с, проволока В1500, Вр500). Напрягаемая арматура имеет преимущества в экономии стали и снижении массы готового изделия, что делает ее предпочтительной. Поперечная арматура изготавливается из стали классов А240, А400, А500 и проволоки В1500, Вр500.

Контроль качества

Готовая партия перемычек проходит приемочный контроль по итогам испытаний. По результатам приемки партия или ее часть сопровождается документами о качестве установленного образца.

Хранение и транспортировка

Плитные перемычки 10ПП 23-10 (ГОСТ 948-2016) следует хранить в рабочем положении, уложенными в штабеля. Для обеспечения целостности между слоями и под нижний ряд устанавливаются деревянные прокладки. Погрузо-разгрузочные работы выполняются поштучно за строповочные отверстия или монтажные петли, либо пакетами с использованием специального транспорта, оборудованного захватывающими устройствами. При транспортировке перемычкам необходимо обеспечить полную неподвижность в кузове, исключая сдвиг, трение и опрокидывание.
