Перемычка плитная 2ПР 7-18-51-9 (ГОСТ 948-76)

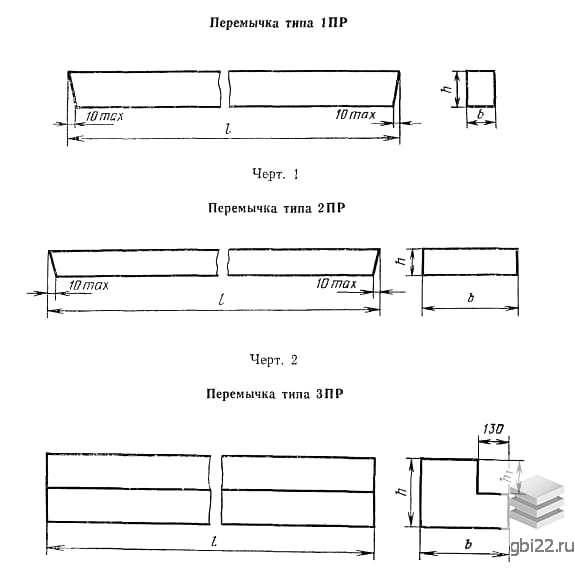

Перемычка плитная 2ПР 7-18-51-9 – это железобетонная плоская широкая прямоугольная конструкция, нижние ребра которой могут иметь конструктивные отличия, такие как скосы или закругления. Для зданий, возводимых в специфических условиях эксплуатации (сейсмические зоны, просадочные грунты и т.д.), проектируются конструкции с выпусками арматуры и закладными изделиями.

Основные характеристики

Длина: 1810 мм

Ширина: 510 мм

Высота: 90 мм

Вес: 206,27 кг

Марка бетона: М200

Маркировка

Маркировка перемычек обозначается цифробуквенными кодами, которые отражают несущую способность, геометрические параметры и конструктивные особенности изделия. Рассмотрим подробнее маркировку 2ПР 7-18-51-9:

2ПР – плитная перемычка;

7 – расчетная нагрузка;

18 – длина (дм);

51 – ширина (см);

9 – высота (см).

Производственные требования

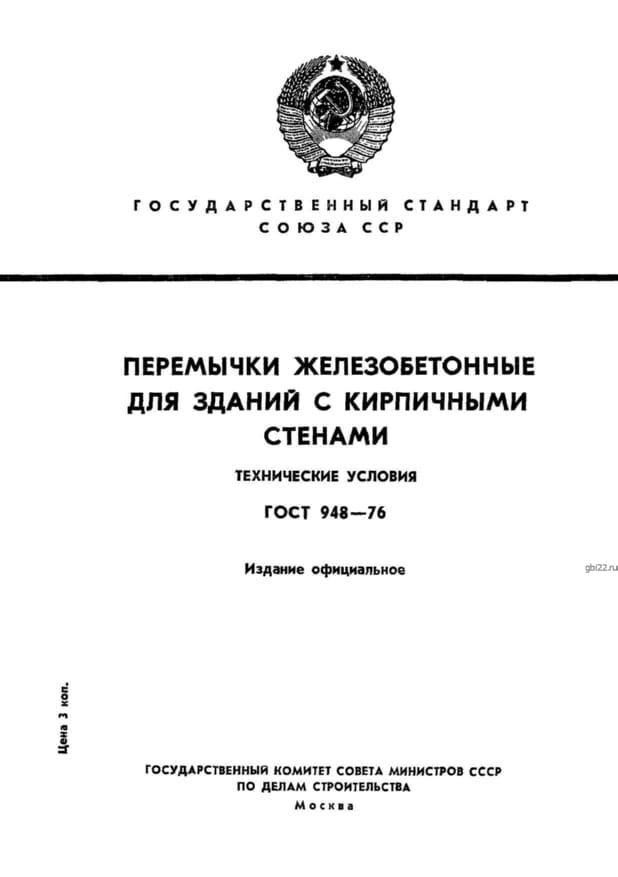

Железобетонные плитные перемычки 2ПР 7-18-51-9 должны производиться в соответствии с требованиями ГОСТ 948-76. Изготовление осуществляется в металлических опалубках методом вибропрессования, что обеспечивает однородную структуру бетонного массива и правильную геометрическую форму, продлевая срок службы изделия.

Материалы и армирование

Основной материал плитных перемычек – тяжелый бетон с прочностью на сжатие не менее М200. Также возможно использование бетона на пористых заполнителях (керамзитобетон, шлакопемзобетон и др.) при условии дополнительной гидроизоляции лицевых наружных поверхностей. Проектная марка бетона по морозостойкости определяется расчетной температурой наружного воздуха и должна быть не менее Мрз35.

Армирование конструкций выполняется сварными каркасами из горячекатаной стали классов AI, AII, AIII и арматурной проволоки VI или ВрI.

Контроль качества

Готовые изделия проходят технологический контроль по результатам испытаний на прочность, жесткость и трещиностойкость. Отклонения по линейным размерам и толщине защитного слоя не должны превышать установленные параметры.

Хранение и транспортировка

Плитные перемычки 2ПР 7-18-51-9 должны храниться на оборудованных площадках, рассортированные по маркам и видам. Для обеспечения целостности конструкции их укладывают в рабочем положении в штабеля с опорой на инвентарные прокладки, с ориентацией промаркированных торцов в одну сторону. Между слоями в штабеле также устанавливаются прокладки вблизи монтажных петель.

Погрузо-разгрузочные работы следует проводить кранами за монтажные петли или строповочные отверстия. Перевозка перемычек к месту монтажа должна осуществляться с надежным креплением, исключающим опрокидывание и сдвиг.
