Плиты днища ДО 8 у (Альбом ПС 103) – надежные основания для тепловых камер

Маркировка и расшифровка обозначений

ДО 8 у (Альбом ПС 103) – это усиленные плиты днища, предназначенные для строительства тепловых камер. Расшифровка маркировки:

• ДО – тип конструкции (плита днища);
• 8 – номер типоразмера;
• у – усиленный вариант с повышенной прочностью.

Изменение маркировки недопустимо во избежание ошибок при подборе материалов.

Основные характеристики

Плиты днища ДО 8 у изготавливаются из тяжелого бетона марки М200 и обладают следующими параметрами:

• Длина: 1800 мм
• Ширина: 1500 мм
• Высота: 140 мм
• Вес: 950 кг

Конструктивные особенности

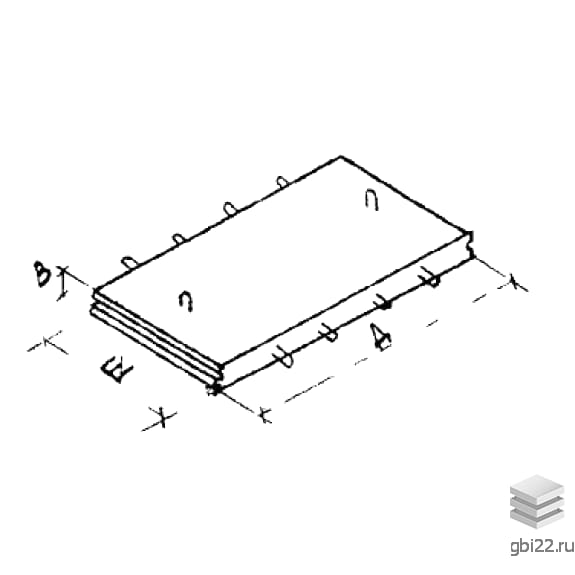

Изделия прямоугольной формы оснащены:

• арматурными выпусками для соединения со смежными элементами;
• строповочными петлями для удобства монтажа.

Конструкции рассчитаны на:

• нагрузку НК80;
• заглубление до 4 метров.

Сфера применения

Плиты используются при строительстве:

• тепловых камер для подземных теплотрасс;
• сооружений для трубопроводов диаметром до 800 мм.

Технология производства

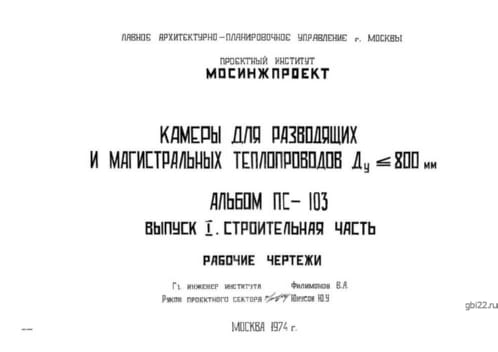

Изготовление ведется в стальных опалубках согласно Альбому ПС 103 с соблюдением требований СНиП II-Г.10-62. Бетон обладает:

• водонепроницаемостью;
• морозостойкостью (подбирается под климатические условия).

Армирование и контроль качества

Применяются стальные каркасы и сетки с антикоррозийной обработкой. Готовые изделия должны:

• не иметь трещин, раковин и наплывов;
• маркироваться данными о массе, дате производства и ОТК.

Транспортировка и хранение

Требования к складированию и перевозке:

• горизонтальное положение;
• использование подкладок в зоне петель;
• защита от механических повреждений;
• надежное крепление в транспорте.
