Фундаментные плиты Ф 5-16-13

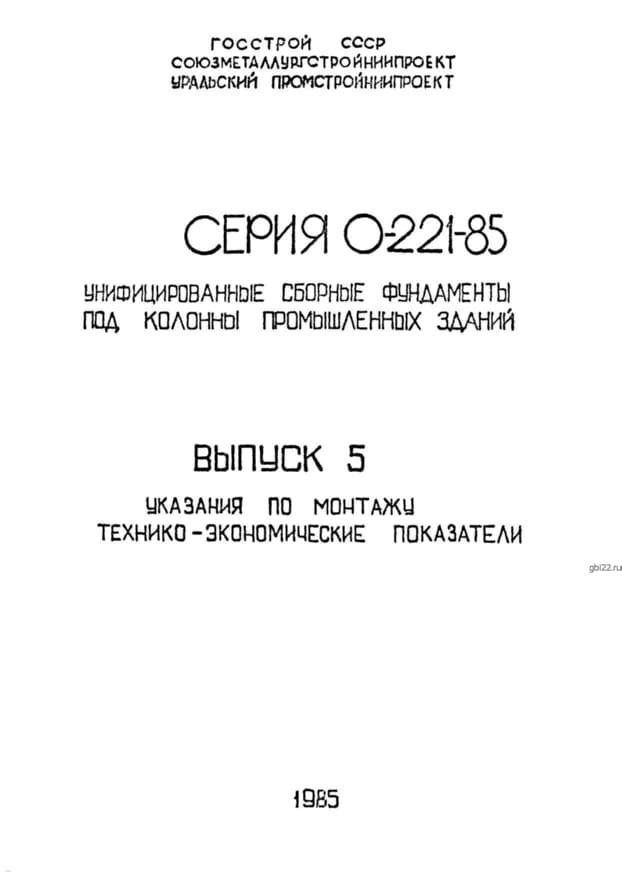

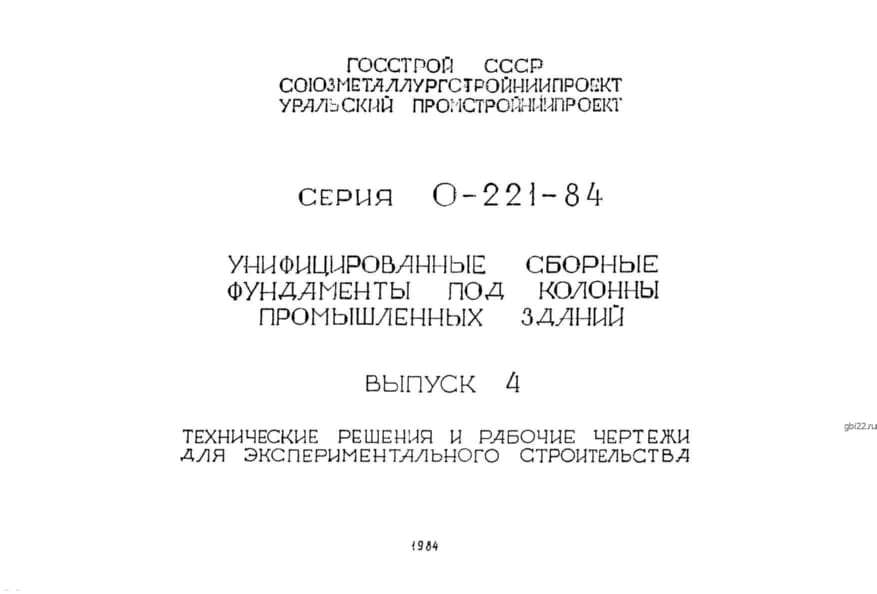

Фундаментные плиты Ф 5-16-13 – это высокопрочные железобетонные изделия прямоугольной формы с трапециевидным поперечным сечением, предназначенные для строительства производственных и общественных зданий. Эти уникальные конструкции являются частью сборного фундамента под колонны и используются в сочетании с другими элементами, разработанными по Серии 0-221-84.

Расшифровка маркировки

Ф – тип конструкции (плита фундамента);

5 – типоразмер по верхней части;

16 – типоразмер по подошве;

1 – типоразмер по высоте;

3 – порядковый номер несущей способности;

б – индекс, указывающий на привязку закладных деталей, зависящую от размеров блоков, устанавливаемых на плиты.

Допускается наличие перед буквами цифровых индексов, отражающих используемые закладные детали, например: 1МН 1, 2МН 2.

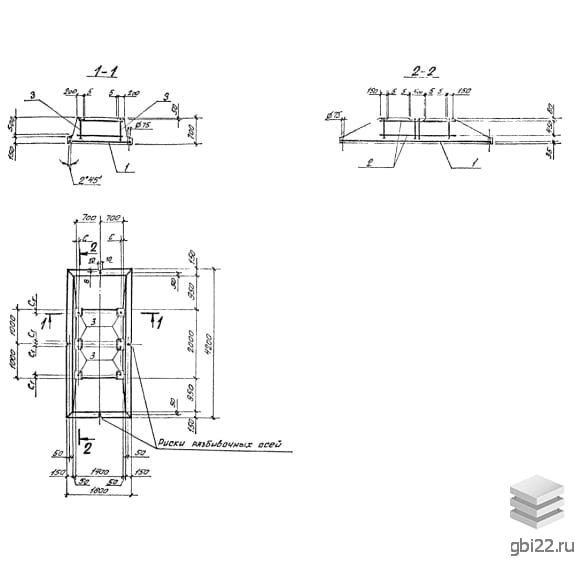

Основные характеристики

Длина: 1800 мм

Ширина: 4200 мм

Высота: 700 мм

Вес: 8950 кг

Марка бетона: М200

Применение

Эти плиты используются при возведении производственных зданий и общественных сооружений. Они обеспечивают надежную основу для колонн и совместно с другими элементами формируют прочный фундамент.

Особенности конструкции

Главной особенностью является способ формования в горизонтальных формах с раскрывающимися бортами, что позволяет максимально укрупнить элементы и исключить стыки по высоте. Это также упрощает укладку и уплотнение бетона.

Требования к качеству

Конструкции должны устанавливаться на песчано-гравийную подготовку с ориентацией большего размера в направлении наибольшего изгибающего момента. При необходимости монтируются верхние блоки с стаканами для колонн. Изделия должны соответствовать требованиям СНиП II-6-74 и подходить для обычных инженерно-геологических условий.

Производственные характеристики

Изготавливаются из тяжелого бетона марок М200 и М200 по прочности на сжатие. Водонепроницаемость и морозостойкость зависят от условий конкретного проекта. Важно обеспечить нормируемую величину защитного бетонного слоя для продления срока службы конструкций.

Армирование и защита

Плиты армируются плоскими сетками, выполненными в соответствии с требованиями ГОСТ 23279-78 из горячекатаной стали класса AIII по ГОСТ 8157-82. В случае агрессивных грунтовых вод необходимо обеспечить дополнительную антикоррозионную и гидроизоляционную защиту в соответствии с СНиП II-28-73.

Транспортировка и складирование

Перевозка и хранение плит должны осуществляться в горизонтальном положении в один ряд. Деревянные подкладки размещаются на расстоянии 200-400 мм от края изделия. Для подъема предусмотрены четыре конических отверстия. При погрузке и разгрузке следует использовать специализированную технику и соблюдать меры предосторожности.
