Опорная плита ПО 10

Опорная плита ПО 10 представляет собой плоское квадратное изделие, выполненное из тяжелого бетона и металла, с круглым сквозным отверстием в центре, предназначенным для установки полимерно-песчаного или чугунного люка. Это изделие является важным элементом сборного железобетонного колодца, который устанавливается на проезжей части городских и областных автомагистралей. Такие колодцы используются для организации подземных трубопроводов канализационных, водопроводных и газопроводных систем.

Опорная плита располагается сверху конструкции, закрывая ее и выполняя свои основные функции: защиту колодца от регулярных вибраций и избыточного давления. Она также предотвращает проседание почвы вокруг конструкции, тем самым уменьшая нагрузку на колодец. Простота монтажа и длительный срок службы способствуют широкому применению этих изделий в строительной отрасли.

Расшифровка маркировки

Краткий буквенно-цифровой код представляет марку железобетонной опорной плиты. В маркировке содержатся основные данные об изделии в сжатом виде. Рассмотрим расшифровку ПО 10:

ПО – наименование изделия (опорная плита);

10 – диаметр отверстия (в дециметрах).

На боковой наружной поверхности готового изделия специальной краской наносятся данные, необходимые для работы с изделием: маркировка, дата производства, вес плиты, краткое название завода-изготовителя и штамп ОТК.

Требования к качеству

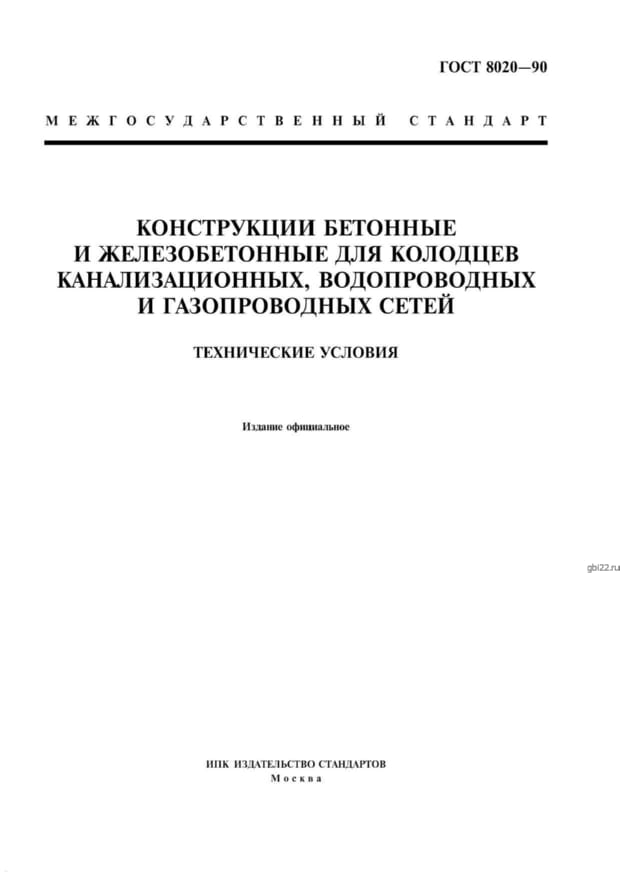

Основные требования к производству и качеству опорной плиты изложены в ГОСТ 8020-90. Плиты ПО 10 изготавливаются в заводских условиях или на специально оборудованных площадках. Основным материалом является тяжелый бетон, ингредиенты которого пропорционально подобраны и качественно уплотнены. Главные составляющие – это вяжущий материал (цемент), вода, мелкие и крупные заполнители.

Характеристики бетонной смеси

Поскольку изделия взаимодействуют с грунтами, важной характеристикой бетонной смеси является водонепроницаемость, которая устанавливается индивидуально для каждого проекта, но должна быть не ниже W4. Плита должна обладать высокой прочностью, чтобы справляться с различными нагрузками. Для этого в процессе армирования используются каркасы из упрочненной стали классов Ат-IIIС, Ат-IVC и горячекатаной стали классов А-I, А-II, А-III, а также арматурная проволока класса Вр-I.

Монтаж и транспортировка

Для удобства монтажа и погрузочно-разгрузочных работ в тело плиты закладываются монтажные петли. Выступающие стальные элементы проходят антикоррозийную обработку. Каждая партия готовых плит сопровождается техническим паспортом, в котором содержатся данные о результатах проверочных испытаний, сведения о марке бетона, а также информация о качестве конструкции и дате выпуска.

Опорные изделия хранятся в горизонтальном положении (лицевой стороной вверх) в штабелях, состоящих максимум из шести рядов, каждый из которых прокладывается специальными деревянными прокладками. Перевозка ПО 10 осуществляется в аналогичном положении. Транспортное средство должно иметь необходимую грузоподъемность, а изделия должны быть прочно закреплены, чтобы избежать их смещения и повреждений. При соблюдении всех правил и мер безопасности продукция сохраняет свой внешний вид и технические характеристики.

Основные характеристики

Длина: 1700 мм

Ширина: 1700 мм

Высота: 150 мм

Вес: 800 кг

Марка бетона: М2500
