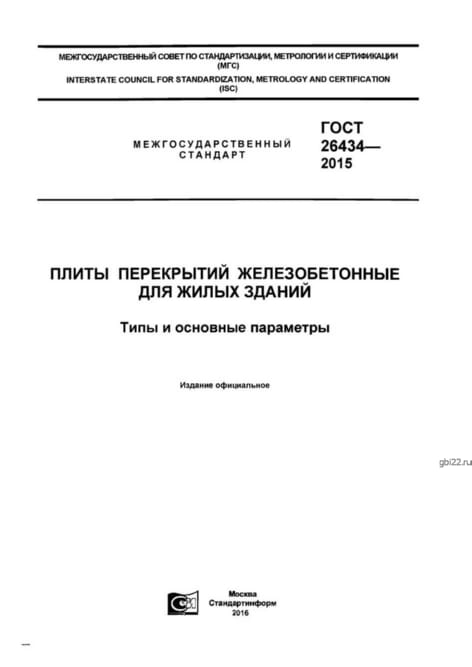

Многопустотные плиты ПБ 90-10-4,5 (ГОСТ 26434-2015)

Маркировка и расшифровка

ПБ 90-10-4,5 (ГОСТ 26434-2015) — это крупноформатные железобетонные плиты с круглыми пустотами, выполняющие несущие, звукоизоляционные и ограждающие функции.

Расшифровка обозначения:

• ПБ — многопустотная плита безопалубочного формования;
• 90 — длина (дм);
• 10 — ширина (дм);
• 4,5 — допустимая нагрузка (кПа).

Основные характеристики

Плиты ПБ отличаются от полнотелых аналогов меньшим весом благодаря внутренним полостям, повышающим сопротивление изгибу. Ребра жесткости обеспечивают дополнительную прочность.

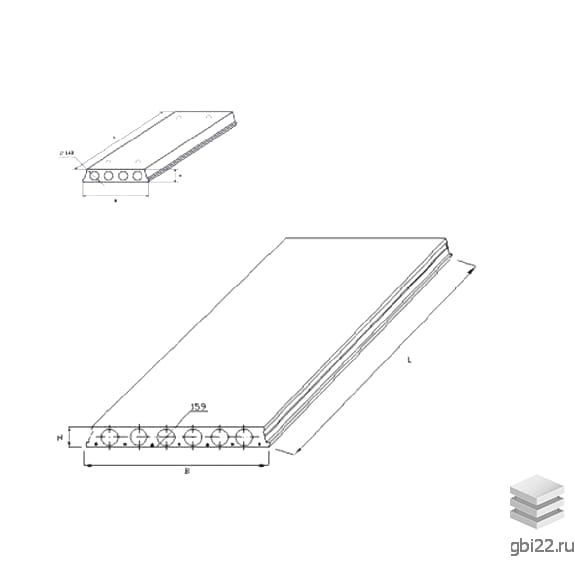

Типоразмеры:

• 1ПК — диаметр пустот 159 мм;
• 2ПК — диаметр пустот 140 мм;
• ПБ — толщина 220 мм (безопалубочное производство).

Производство и контроль качества

Изделия изготавливаются из тяжелого и легкого бетона (плотность 2200–2500 кг/м?) с армированием проволокой Вр-I. Срок службы превышает 100 лет.

На каждом этапе производства проверяются:

• прочность и трещиностойкость;
• огнестойкость (по СНиП II-2-80);
• геометрия (соответствие ГОСТ 13015).

Маркировка и документация

Завод-изготовитель наносит маркировку устойчивой краской (ГОСТ 23009), включая:

• габариты и тип плиты;
• нагрузку и класс арматуры.

Каждая партия сопровождается паспортом с данными о производстве, серии и реквизитах завода.

Транспортировка и хранение

Плиты перевозятся автомобильным или железнодорожным транспортом в вертикальном/наклонном положении. Хранение — в штабелях (до 2,5 м высотой) на деревянных подкладках.
