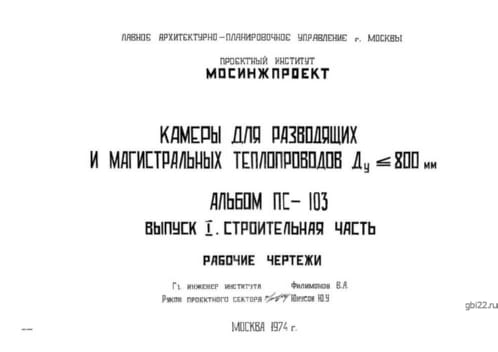

Плиты перекрытия П 2 (Альбом ПС 103)

Маркировка изделий:

• П – тип конструкции (плита);
• 2 – порядковый номер типоразмера.

Эти железобетонные конструкции отличаются повышенной прочностью и долговечностью. Имеют прямоугольную форму, могут комплектоваться технологическими отверстиями для монтажа люков.

Основные характеристики

Назначение:

Применяются при сооружении тепловых камер для магистральных трубопроводов диаметром до 800 мм. Используются в качестве верхних элементов перекрытий.

Технические параметры:

• Расчетная нагрузка: Н30 и НК80
• Глубина засыпки: 0,5-2 м от верха дорожного покрытия
• Объемный вес грунта: 1,8 т/м?

Материалы:

Изготавливаются из тяжелого бетона марки М200 и выше. Армирование подбирается согласно проектным требованиям. Обязательна гидроизоляция битумным составом в два слоя.

Контроль качества

Готовая продукция должна соответствовать требованиям Альбома ПС 103 и СНиП II-Г.10-62. Каждая плита маркируется с указанием:

• Массы
• Даты производства
• Штампа ОТК

Запрещены повреждения поверхности, оголение арматуры и любые дефекты. Бракованные изделия хранятся отдельно.

Транспортировка и хранение

Перевозка осуществляется спецтехникой с мягкими стропами. Складирование - в горизонтальном положении на деревянных подкладках для предотвращения повреждений.

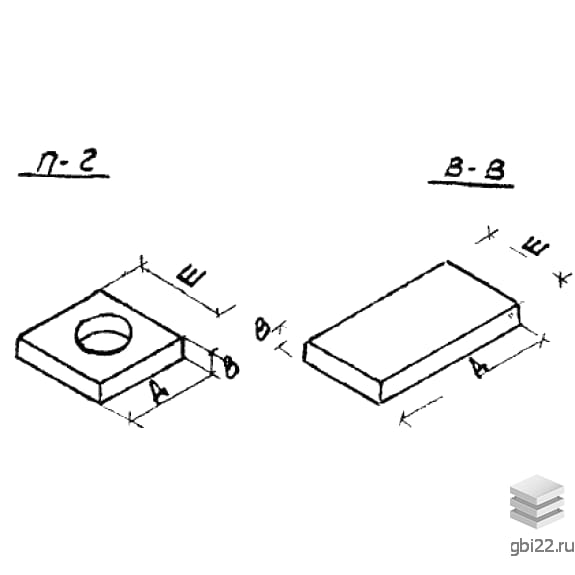

Основные размеры:
