Плиты перекрытия В16 в3 для непроходных каналов тепловых сетей

Маркировка изделий

Железобетонные конструкции маркируются согласно нормативным документам. Обозначение В16 в3 расшифровывается:

• В – плиты для перекрытия непроходных каналов
• 16 – типоразмер изделия

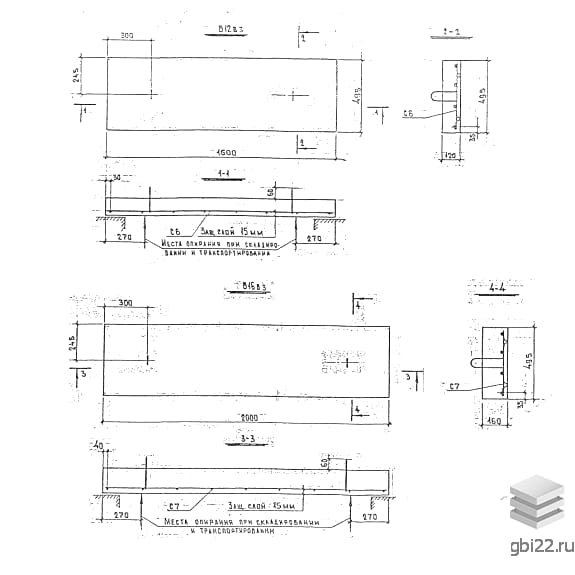

Основные характеристики

Технические параметры плит:

• Длина: 2000 мм
• Ширина: 495 мм
• Высота: 160 мм
• Масса: 395 кг
• Объем бетона: 0,158 м?
• Класс бетона: В15 (М200)

Применение и особенности

Железобетонные плиты В16 в3 предназначены для:

• Создания сборных непроходных каналов тепловых сетей
• Использования с подвесной или засыпной теплоизоляцией
• Монтажа в комплекте с лотками (выполняют функцию крышек)

Конструктивные особенности:

• Прямоугольное сечение со скосами на продольных гранях
• Оснащены строповочными петлями для удобства монтажа
• Соединение с несущими элементами через закладные детали

Эксплуатационные свойства

Плиты отличаются:

• Морозостойкостью: F100-F300
• Водонепроницаемостью: W4
• Устойчивостью к температурам до -40°C
• Пригодностью для сейсмических районов (до 9 баллов)

Технология производства

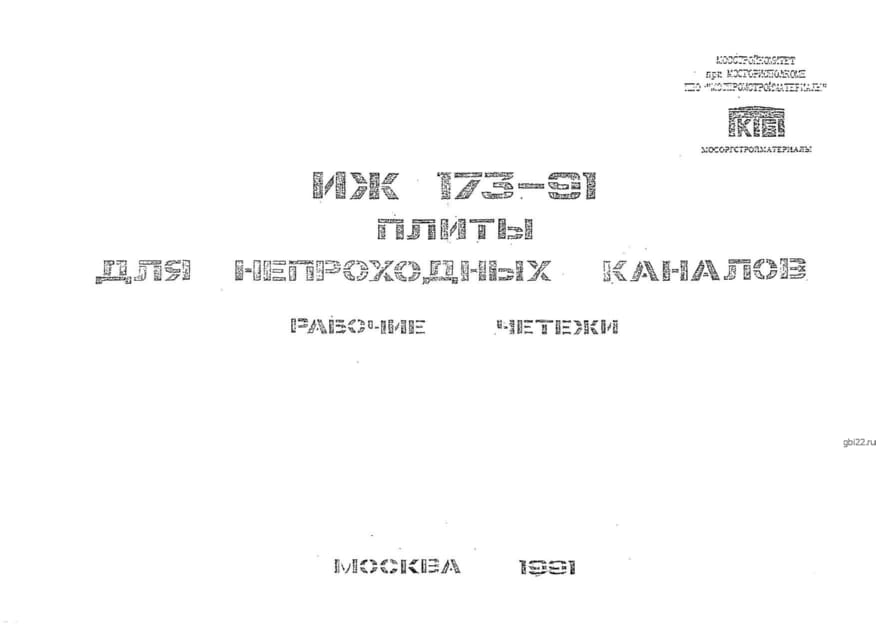

Изготовление ведется согласно Альбому ИЖ 173-91 с применением:

• Модифицированных бетонных смесей марки М200
• Арматуры классов A-III, Вр-1, A-I из стали Ст3
• Антикоррозионной обработки металлических элементов

Монтаж и транспортировка

При установке плит:

• Швы заделываются мастикой или бетонным раствором
• Обеспечивается герметичность соединений

Транспортировка требует:

• Защиты от механических повреждений
• Соблюдения правил складирования
