Плиты перекрытия В4В3 для непроходных каналов

Маркировка изделий

Железобетонные конструкции маркируются согласно нормативным документам. Обозначение В4В3 расшифровывается так:

• В – плиты для перекрытия непроходных каналов;
• 4 – типоразмер изделия.

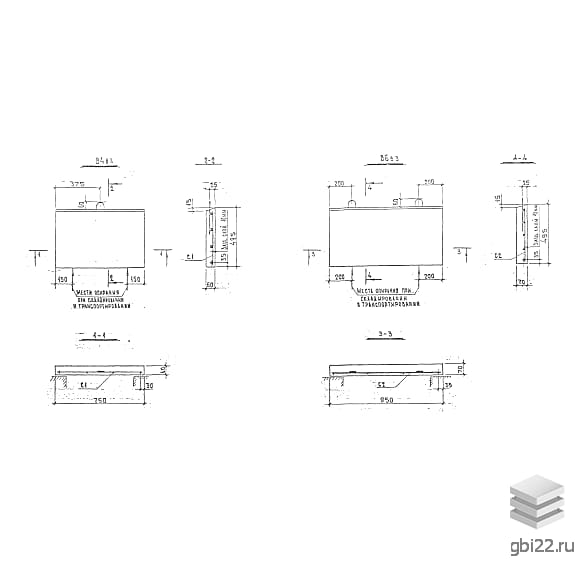

Основные параметры

• Длина: 750 мм
• Ширина: 495 мм
• Высота: 60 мм
• Масса: 55 кг
• Объем бетона: 0,022 м?
• Марка бетона: М200 (класс прочности В15)

Назначение и применение

Железобетонные плиты В4В3 предназначены для обустройства сборных непроходных каналов тепловых сетей. Используются в комплекте с лотками, обеспечивая защиту трубопроводов с засыпной или подвесной теплоизоляцией.

Конструктивные особенности

Изделия производятся в виде прямоугольных плоских панелей с армированием стальными каркасами. На продольных гранях выполнены технологические скосы для удобства монтажа. Для перемещения предусмотрены строповочные петли.

Технические характеристики

• Морозостойкость: F100-F300
• Водонепроницаемость: W4
• Допустимая сейсмичность: до 9 баллов
• Рабочая температура: до -40°C
• Степень агрессивности среды: не выше средней

Преимущества

• Высокая прочность и долговечность
• Устойчивость к внешним воздействиям
• Удобство транспортировки и монтажа
• Возможность повторного вскрытия канала для ремонта

Производство и нормативы

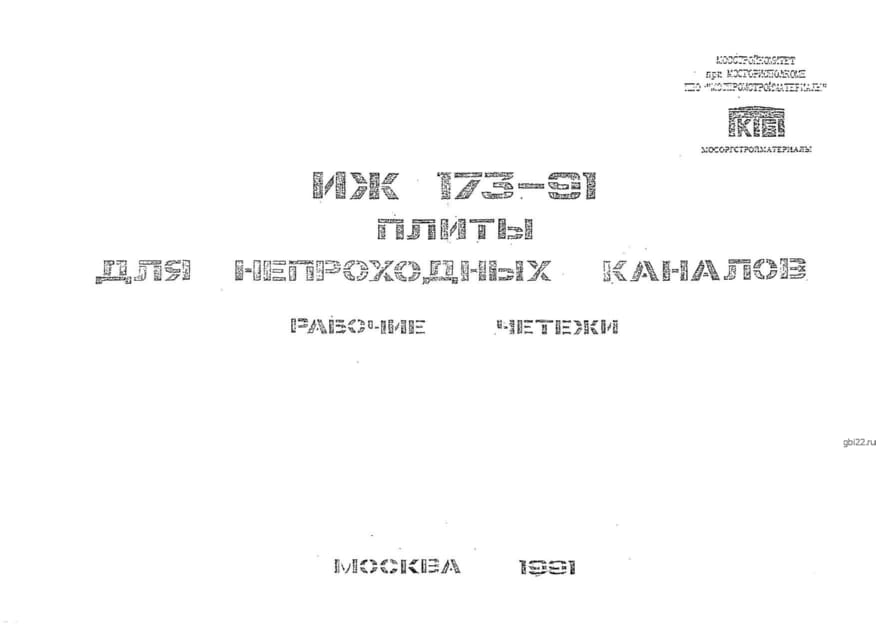

Изготовление ведется согласно Альбому ИЖ 173-91 с использованием:

• Модифицированных бетонных смесей марки М200
• Арматуры классов A-III, Вр-1 или A-I
• Антикоррозионной обработки металлических элементов

Монтаж и эксплуатация

Крепление осуществляется сваркой закладных элементов к несущим конструкциям. Швы герметизируются мастикой или бетонным раствором. При складировании и транспортировке необходимо исключить механические повреждения.
