Плиты перекрытия В6 в3 для тепловых сетей

Маркировка изделий

Железобетонные конструкции маркируются согласно нормативным документам буквенно-цифровыми обозначениями:

В6 в3 расшифровывается как:

• В - плиты для перекрытия непроходных каналов
• 6 - типоразмер изделия

Основные характеристики

Железобетонные плиты перекрытия В6 в3 применяются для:

• Создания сборных каналов теплотрасс
• Защиты трубопроводов с засыпной или подвесной изоляцией
• Обустройства конструкций выше уровня грунтовых вод

Технические параметры:

• Длина: 950 мм
• Ширина: 495 мм
• Высота: 70 мм
• Масса: 81 кг
• Объем бетона: 0,0324 м?
• Марка бетона: М200 (В15)

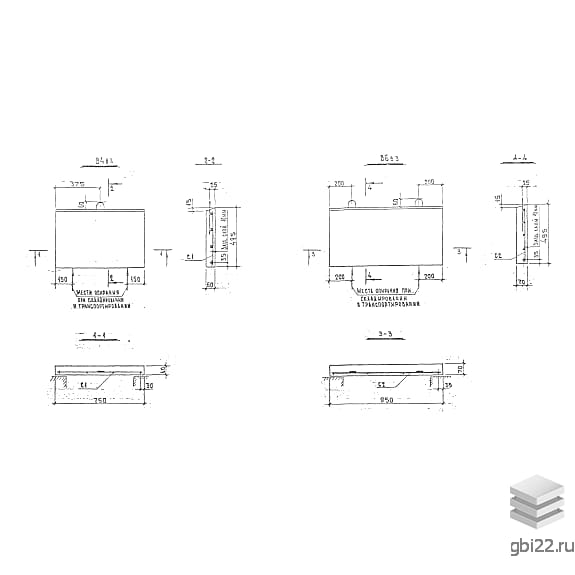

Конструктивные особенности

Изделия производятся в виде плоских прямоугольных панелей со скосами на продольных гранях. В конструкцию встроены:

• Армирующие каркасы из стальной арматуры классов A-III, Вр-1
• Строповочные петли для удобства монтажа
• Закладные элементы для крепления к несущим конструкциям

Эксплуатационные свойства

Плиты перекрытия обладают следующими характеристиками:

• Морозостойкость: F100-F300
• Водонепроницаемость: W4
• Устойчивость к температурам до -40°C
• Допустимая сейсмичность: до 9 баллов

Технология производства

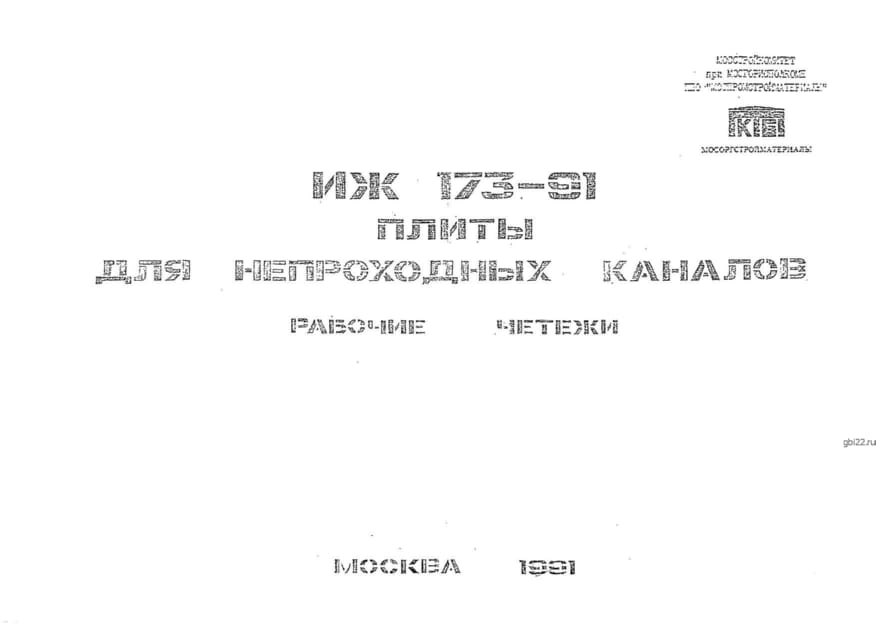

Изготовление ведется согласно Альбому ИЖ 173-91 с применением:

• Модифицированных бетонных смесей с добавками
• Качественной арматуры с антикоррозионной обработкой
• Точечной сварки для армирующих сеток

Монтаж и эксплуатация

Установка плит включает:

• Крепление к лоткам сваркой закладных элементов
• Герметизацию швов мастикой или бетонным раствором
• Защитный слой бетона не менее 15 мм над арматурой

При транспортировке и хранении необходимо исключить механические повреждения изделий.
