Плиты перекрытия ВП 19-18: характеристики и применение

Маркировка плит ВП 19-18 расшифровывается следующим образом:

• ВП – верхняя плита (перекрытие);
• 19 – длина изделия в дециметрах (1910 мм);
• 18 – ширина изделия в дециметрах (1800 мм);
• К – наличие опорных выступов на нижней поверхности.

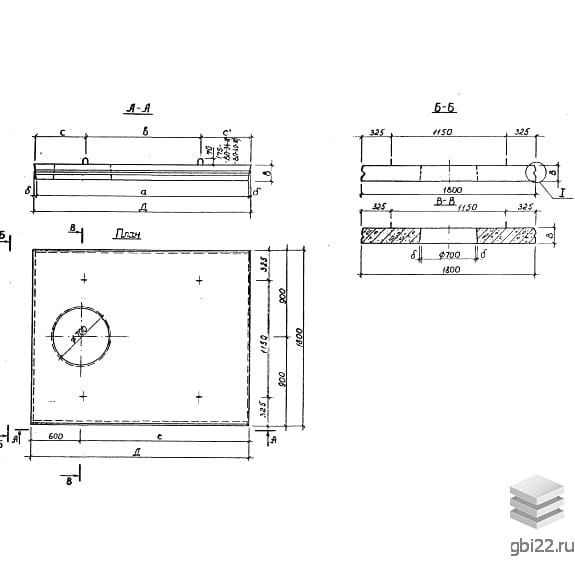

Основные параметры

• Длина: 1910 мм
• Ширина: 1800 мм
• Высота: 160 мм
• Вес: 1180 кг
• Объем бетона: 0,472 м?

Конструктивные особенности

Плиты ВП 19-18 оснащены специальными выступами, которые обеспечивают устойчивость к вертикальным и горизонтальным нагрузкам. Модификация с литерой "К" отличается улучшенной защитой от грунтовой влаги благодаря дополнительным упорам и пазам для шпонок.

Сфера применения

Изделия используются для:

• перекрытия тепловых камер и коллекторов
• обустройства подземных коммуникаций
• защиты трубопроводов в слабых грунтах

Технические характеристики

Плиты изготавливаются из тяжелого бетона класса В22,5 (М300) с показателями:

• Морозостойкость: F75
• Водонепроницаемость: W4
• Армирование: стальные каркасы классов А-I, А-III

Требования к качеству

Допустимые отклонения:

• по длине/ширине: ±10 мм
• по толщине: ±5 мм
• по диагонали: до 8 мм

Запрещены трещины (кроме усадочных шириной менее 0,1 мм) и оголение арматуры.

Транспортировка и хранение

Перевозка возможна любым транспортом с соблюдением правил:

• Максимальная высота штабеля: 8 ярусов
• Обязательное использование деревянных прокладок
• Фиксация от смещения при транспортировке
