Плиты перекрытия ВП 22-6-2: надежность для подземных коммуникаций

Маркировка и расшифровка

Обозначение ВП 22-6-2 содержит полную информацию о плите:

• ВП – верхняя плита (перекрытие);
• 22 – длина в дециметрах (2200 мм);
• 6 – ширина в дециметрах (600 мм);

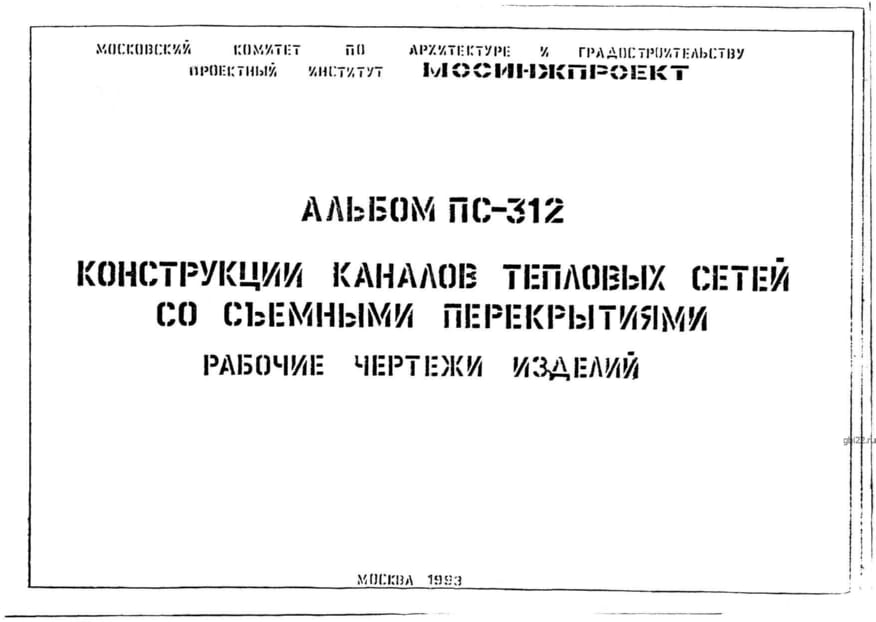

• 2 – тип конструкции согласно Альбому ПС 312;
• К (если указано) – наличие опорных выступов для усиленной фиксации.

Основные характеристики

Габариты и вес:

• Длина: 2210 мм;
• Ширина: 600 мм;
• Высота: 160 мм;
• Вес: 500 кг;
• Объем бетона: 0.2 м?.

Конструктивные преимущества

Плиты ВП 22-6-2 оснащены опорными выступами, что обеспечивает устойчивость к вертикальным и горизонтальным нагрузкам. Это делает их идеальными для:

• Тепловых камер и коллекторов;
• Канализационных тоннелей;
• Защитных коробов для инженерных сетей.

Герметичность повышается за счет пазов для шпонок, а модификации с литерой «К» дополнительно защищают от грунтовой влаги.

Технические требования

Изготовление ведется из тяжелого бетона класса В22.5 (М300) по ГОСТ 25192-82 с параметрами:

• Морозостойкость: F75;
• Водонепроницаемость: W4;
• Армирование: сварные каркасы из стали А-I, А-III (ГОСТ 5781-82).

Допустимая глубина засыпки — до 4 метров. Отклонения в размерах не превышают ±10 мм.

Транспортировка и хранение

Плиты перевозят автомобильным, железнодорожным или водным транспортом с фиксацией против смещения. Хранение — штабелями до 8 единиц с деревянными прокладками.

Сертификация

Каждая партия сопровождается паспортом по ГОСТ 13015.3-81. Запрещено совместное складирование принятых и бракованных изделий.
