Плиты перекрытия ВП 28-12-2: особенности и применение

Маркировка плит ВП 28-12-2

Обозначение ВП 28-12-2 содержит ключевые параметры изделия:

• ВП – верхняя плита (перекрытие);
• 28 – длина в дециметрах (2,8 м);
• 12 – ширина в дециметрах (1,2 м);

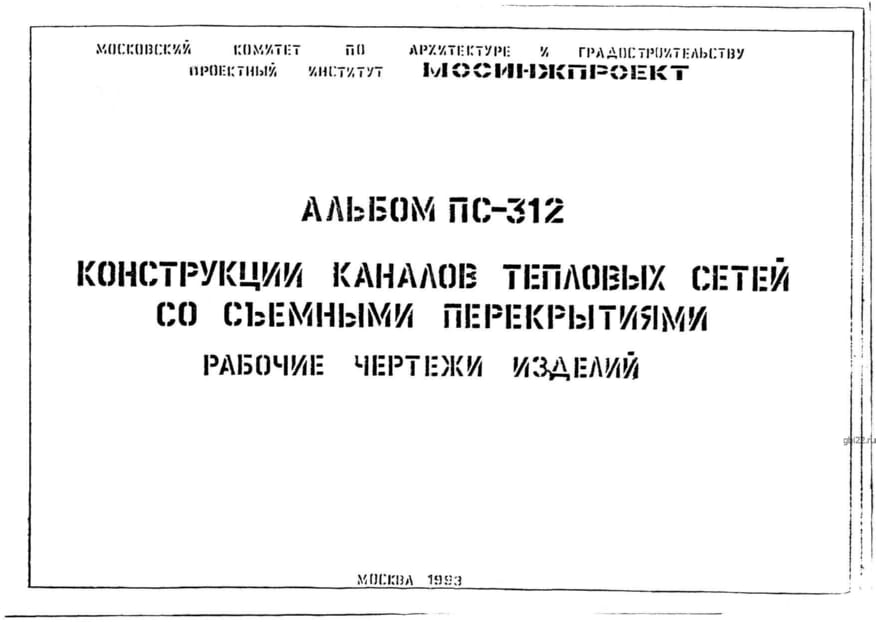

• 2 – модификация по Альбому ПС 312;
• К (в некоторых маркировках) – наличие опорных выступов.

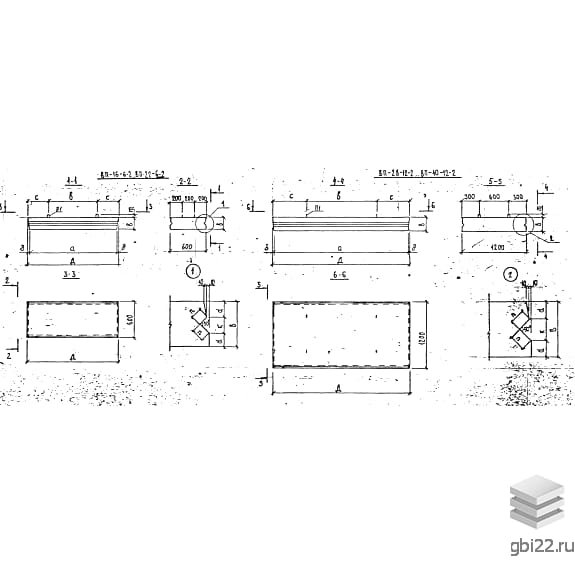

Основные характеристики

Габариты и вес:

• Длина: 2820 мм
• Ширина: 1200 мм
• Высота: 220 мм
• Вес: 1820 кг
• Объем бетона: 0,73 м?

Конструктивные преимущества

Плиты ВП 28-12-2 оснащены опорными выступами, что повышает устойчивость к горизонтальным и вертикальным нагрузкам. Применяются в:

• Тепловых камерах и коллекторах;
• Подземных коммуникациях (теплотрассы, канализация);
• Защитных конструкциях в слабых грунтах.

Технические параметры

Материалы:

• Бетон класса В22,5 (М300) по ГОСТ 25192-82;
• Морозостойкость: F75;
• Водонепроницаемость: W4;
• Армирование: каркасы из стали А-I, А-III, Bp-I.

Особенности монтажа

Плиты обеспечивают:

• Герметичность за счет пазов для шпонок;
• Дополнительную гидроизоляцию (при обработке защитными составами);
• Доступ для обслуживания (отверстия под люки).

Транспортировка и хранение

Допускается перевозка автомобильным, железнодорожным или водным транспортом. Складирование – штабелями до 8 плит с деревянными прокладками.

Контроль качества

Изделия соответствуют:

• ГОСТ 13015.3-81 (паспортизация);
• Допуски: ±10 мм по длине/ширине, ±5 мм по толщине;
• Запрещены трещины (кроме усадочных ?0,1 мм).
