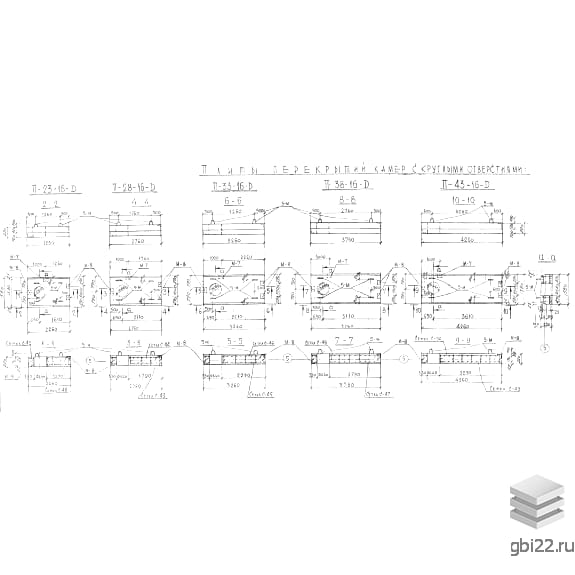

Плиты перекрытия П 43-16 д (Альбом СК)

Маркировка изделий

Расшифровка обозначения П 43-16 д:

• П – тип конструкции (плита перекрытия);
• 43 – длина в дециметрах (4260 мм);
• 16 – ширина в дециметрах (1580 мм);
• д – наличие круглого отверстия для коммуникаций.

Дополнительные индексы: «к» – квадратное отверстие. Числовые обозначения указывают на зеркальное расположение элементов. Изменение маркировки запрещено.

Основные характеристики

Железобетонные плиты П 43-16 д предназначены для перекрытия сборно-монолитных камер теплотрасс. Конструкции обеспечивают защиту от обрушения грунта, попадания мусора и несанкционированного доступа.

Технические параметры:

• Габариты: 4260?1580?220 мм;
• Масса: 3520 кг;
• Бетон: марка М300, водонепроницаемость W4;
• Армирование: сварные сетки из стали AIII/AI.

Производство и стандарты

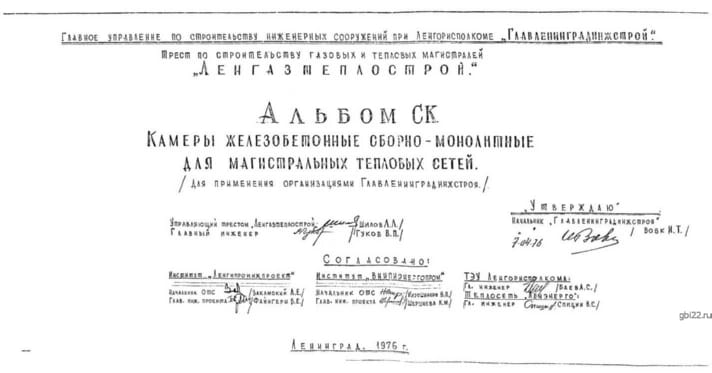

Изготовление ведется в стальных опалубках по Альбому СК с соблюдением:

• ГОСТ 5781-61 (арматурная сталь);
• ГОСТ 8509-57/8510-57 (закладные уголки).

Металлические элементы обрабатываются антикоррозионными составами. Толщина защитного бетонного слоя соответствует проектной документации.

Транспортировка и монтаж

Плиты оснащены монтажными петлями из стали AI (?16 мм). При складировании обязательны деревянные прокладки под петлями. Погрузка выполняется спецтехникой с равномерным распределением нагрузки.

Контроль качества

Каждая партия проходит приемочные испытания. Результаты фиксируются в сертификатах, передаваемых заказчику.
