Плиты перекрытия колодцев 1ПП 8

Плиты перекрытия колодцев 1ПП 8 предназначены для возведения технических сооружений. Колодцы различного назначения состоят из колец, днищ и перекрывающих плит. Без крышек колодцы не могут функционировать, что может привести к серьезным последствиям.

1ПП – тип конструкции (плита перекрытия);

8 – порядковый номер типоразмера.

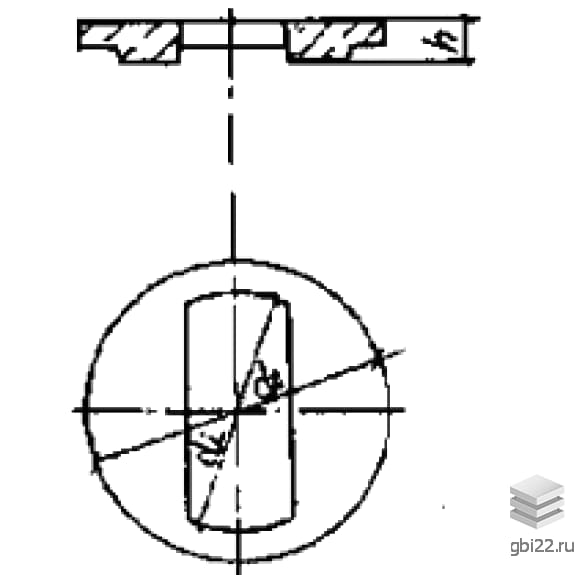

Плиты перекрытия 1ПП 8 – это железобетонные элементы круглого сечения, оснащенные отверстиями для установки чугунного или полимерного люка. Эти изделия обеспечивают быстрый доступ для обслуживания сетей и коммуникаций, а также для ревизии или ремонта сооружения.

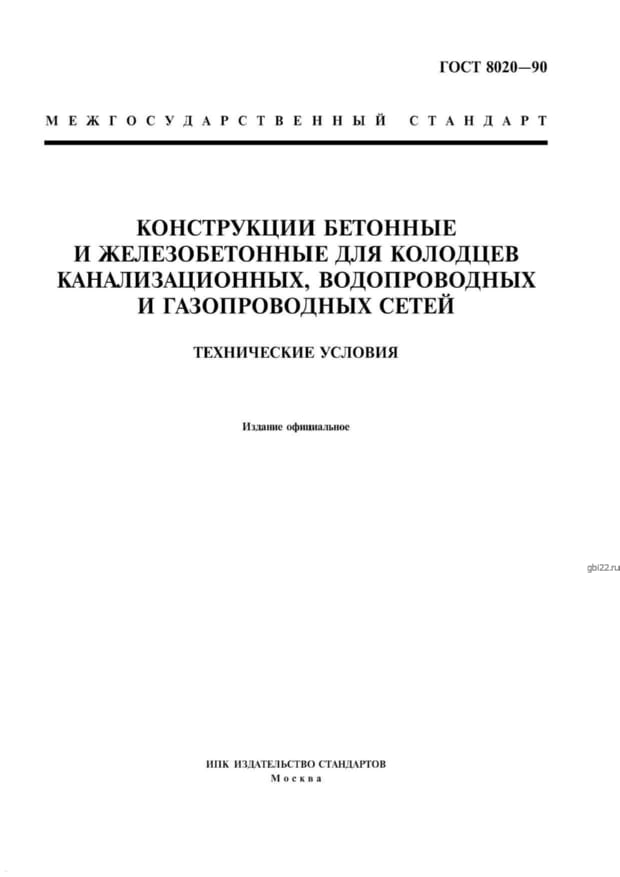

Маркировка плит перекрытий 1ПП 8 осуществляется в соответствии с ГОСТ 8020-90 и Серией 3.900-3, где обозначение включает буквенную аббревиатуру и цифровую комбинацию. Возможные варианты написания: 1. 1ПП 8; 2. 2ПП 8; 3. ПВК 8.

Основные характеристики

Высота: 170 мм

Диаметр: 1000 мм

Диаметр смотрового лючка: 700 мм

Геометрический объем: 0,17 м?

Объем бетона на одно изделие: 0,134 м?

Масса: 335 кг

Плиты 1ПП 8 равномерно распределяют внешнюю нагрузку и передают ее на нижерасположенные элементы, обеспечивая высокую безопасность. Они выполняют защитную функцию, надежно перекрывая сооружение. В основном их используют для обустройства смотровых колодцев водопровода и канализации, где прокладываются различные коммуникации.

В теле плиты имеется специальное отверстие, которое перекрывается чугунным люком, расположенным заподлицо с поверхностью. Съем крышки осуществляется с помощью специальных крюков, что обеспечивает защиту колодца от мусора, случайных падений и обвалов грунта, а также от попадания дождевой воды и грязи.

Все элементы должны быть заводского производства, так как некачественные изделия могут привести к быстрому выходу из строя сооружения. Плиты не предназначены для прокладки под автодорогами, где используются специальные опорные плиты.

Дополнительно в маркировку могут быть включены буквы, обозначающие проницаемость бетона: "Н" – нормальная, "П" – пониженная, "О" – особо низкая. Буквенные комбинации или цифры могут указывать на особые проектные особенности, такие как закладные детали и вырезы.

Крышки 1ПП 8 изготавливаются из бетонов тяжелых марок, не ниже М200 и М200, с классом прочности на сжатие не менее В15. Благодаря технологии вибропрессования, изделия получаются прочными и долговечными. Бетон состоит из портландцементов, гравийного щебня и мелкого песка, что обеспечивает стойкость к атмосферным воздействиям.

Плиты обладают высокой морозостойкостью (не менее 100-200 циклов замораживания-размораживания) и водонепроницаемостью (не ниже марки W8-W8), что позволяет использовать их для питьевых колодцев. Биостойкость изделий позволяет применять их в агрессивных средах, так как бетон не гниет и не корродирует, обеспечивая долгий срок службы.

Для повышения прочности крышки 1ПП 8 армируются сварными сетками из стали классов A-I, A-II, A-III по ГОСТ 5781-82. Металлические прутки покрываются слоем бетона не менее 2 см, что предотвращает коррозию. Перевозка плит осуществляется с соблюдением техники безопасности с использованием специализированного транспорта.

Штабель изделий не должен превышать 6 рядов, при этом под нижний ряд укладываются деревянные доски толщиной не менее 40 см. Каждый слой также прокладывается изолирующими материалами. Запрещается сбрасывать и наваливать элементы при погрузочно-разгрузочных работах. Хранение осуществляется в штабелях.

Технические параметры

Длина: 1000 мм

Ширина: 1000 мм

Высота: 170 мм

Вес: 335 кг

Марка бетона: М200
