Плита перекрытия колодцев КЦП 1-15 (ГОСТ 8020-80)

Плита перекрытия колодцев КЦП 1-15 представляет собой плоскую круглую железобетонную конструкцию, которая имеет характерный круглый проем для установки люков, различающихся по материалу, диаметру и нагрузке. Она служит завершающим элементом смотровых колодцев водопроводных и канализационных систем. Эти плиты обеспечивают герметичность колодцев, защищая их от загрязнений и нечистот.

Маркировка изделия

Маркировка плиты КЦП 1-15 (ГОСТ 8020-80) содержит следующую информацию:

КЦП – обозначение плиты перекрытия смотровых колодцев;

1 – индекс, указывающий типоразмер;

15 – внутренний диаметр кольца в дециметрах.

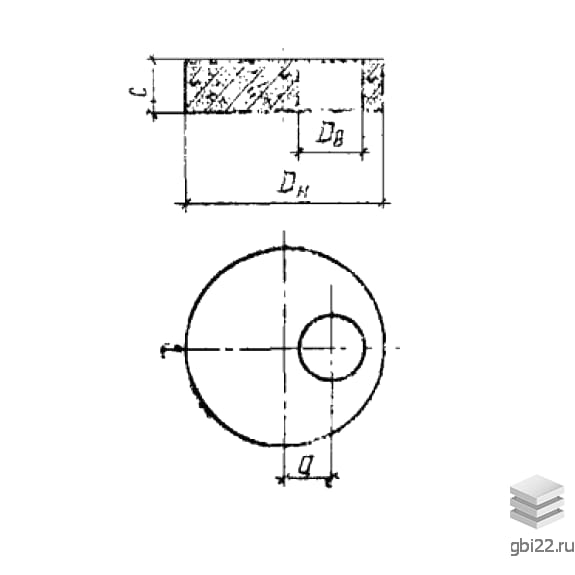

Основные характеристики

Длина: 1680 мм

Ширина: 1680 мм

Высота: 150 мм

Вес: 680 кг

Марка бетона: М200

Производственные требования

Изделия должны изготавливаться в соответствии с требованиями и стандартами, установленными в ГОСТ 8020-80. Основным материалом является тяжелый бетон с маркой по прочности на сжатие М200. Марки бетона по морозостойкости и водонепроницаемости определяются в каждом конкретном проекте, но не менее чем Мрз50 и В4.

Армирование и монтаж

Армирование включает внедрение стальных элементов в бетонный массив, создавая надежный "скелет" конструкции. В качестве арматуры используются горячекатаная сталь классов AI, AII, AIII и холоднокатаная проволока класса BI. Для удобства погрузо-разгрузочных работ в плитах предусмотрены не менее трех монтажных петель из стали классов AI или AII.

Контроль качества

Готовая партия плит (пять процентов от конструкций, изготовленных за сутки, но не менее 10 штук) проходит испытания на прочность, жесткость, внешний вид, прямолинейность, геометрические размеры и положение арматуры. По результатам испытаний партия сопровождается паспортами качества.

Хранение и транспортировка

Для сохранения плит в пригодном состоянии их необходимо хранить в рабочем положении на заранее подготовленных площадках. Конструкции укладываются в штабеля, сортированные по типам и маркам. Подъем изделий следует выполнять краном с захватом за петли, соблюдая технику безопасности. Запрещается перетаскивание, сброс и навал плит. При транспортировке необходимо обеспечить полную неподвижность плит, исключая их опрокидывание и сдвиг.
