Плиты покрытия КАП 12-515 (ГОСТ 7741-55)

Плиты покрытия КАП 12-515 – это унифицированные строительные элементы, предназначенные для использования в различных конструкциях. Маркировка изделия расшифровывается следующим образом:

КАП – тип конструкции (крупнопанельная плита покрытия армопенобетонная);

12 – порядковый номер типоразмера, толщина полки;

515 – величина максимальной расчетной нагрузки.

Основные характеристики

Длина: 5970 мм

Ширина: 1490 мм

Высота: 320 мм

Вес: 1470 кг

Марка бетона: М300

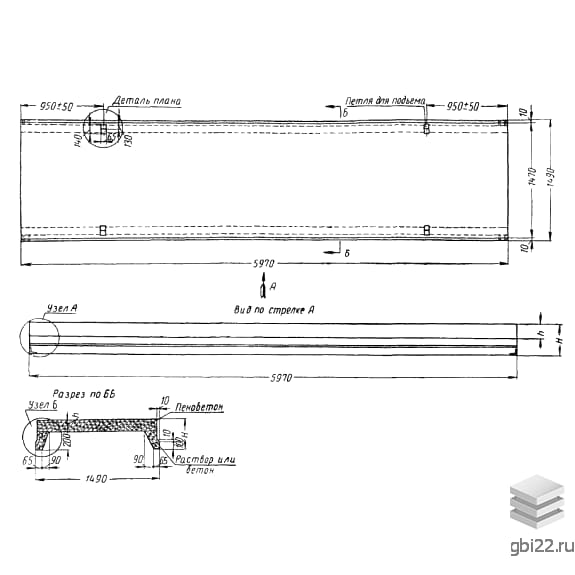

Описание конструкции

Эти плиты имеют прямоугольную форму и поперечное сечение, напоминающее букву «п». Они отличаются высоким качеством поверхности, а соединения граней могут быть как острыми, так и закругленными, при этом радиус закругления не превышает 10 мм.

Применение

Плиты используются для перекрытия бесчердачных теплых крыш производственных и промышленных зданий. Они подходят для сооружений с несущими элементами, такими как фермы и балки, размещаемыми с шагом 6 метров, а также для кровли, выполненной из рулонных материалов.

Конструкция и материалы

Элементы состоят из армированной пенобетонной полки с двумя продольными железобетонными ребрами, что обеспечивает высокую несущую способность и длительный срок службы. Конструкции обладают отличными теплоизоляционными свойствами.

Маркировка и требования

На плитах могут быть указаны маркировки, отражающие ключевые характеристики, что упрощает поиск нужных изделий. Не допускается произвольное изменение маркировки, так как это может привести к ошибкам при выборе строительных материалов. Разрешается указывать массу элементов, дату производства и штамп отдела технического контроля.

Производственные стандарты

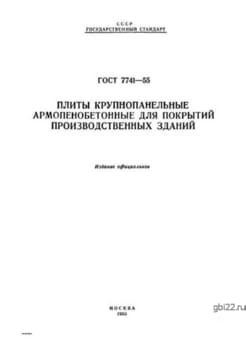

Изготовление плит КАП 12-515 регламентировано ГОСТ 7741-55. Основным материалом является пенобетон, который производится из смеси цемента, кварцевого песка и воды. Также допускается использование газобетона при соблюдении строительных стандартов. Общая масса пенобетона должна составлять 750 кг/м?.

Технология производства

Твердение плит происходит в автоклаве с давлением пара не менее 8 атм. По желанию заказчика возможно производство с окрасочной пароизоляцией. Изделия армируются пространственными каркасами и сварной сеткой, для чего используется круглая арматурная сталь диаметром 10 мм (марка СТ3 по ГОСТ 380-60). Обязательно применение противокоррозионных покрытий для защиты арматуры.

Транспортировка и укладка

Складирование и транспортировка плит должны осуществляться с соблюдением техники безопасности. Укладка производится в ровные ряды в горизонтальные штабеля, с использованием деревянных подкладок на расстоянии не более 50 мм от торцов конструкции. Размер инвентарных прокладок должен составлять не менее 1700х100х500 мм. Важно избегать механических повреждений на всех этапах работы с железобетонными конструкциями.
