Плиты покрытия КАП 16-770 (ГОСТ 7741-55)

Плиты покрытия КАП 16-770 – это стандартизированные строительные элементы, предназначенные для создания перекрытий. Маркировка изделия расшифровывается следующим образом:

КАП – тип конструкции (крупнопанельная плита покрытия армопенобетонная);

16 – порядковый номер типоразмера, указывающий на толщину полки;

770 – максимальная расчетная нагрузка в килограммах.

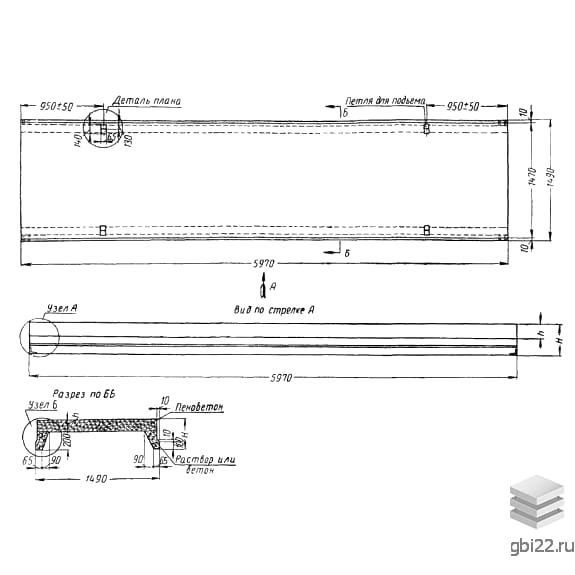

Основные характеристики

Длина: 5970 мм

Ширина: 1490 мм

Высота: 360 мм

Вес: 1750 кг

Марка бетона: М300

Описание конструкции

Эти плиты имеют прямоугольную форму и поперечное сечение, напоминающее букву «п». Они отличаются высоким качеством поверхности, а соединения граней могут быть как острыми, так и закругленными, при этом радиус закругления не превышает 10 мм.

Применение

Плиты используются для перекрытия бесчердачных теплых крыш промышленных зданий и производственных сооружений. Они подходят для конструкций с несущими элементами, такими как фермы и балки, размещенные с шагом 6 метров, а также для крыш, выполненных из рулонных материалов.

Конструктивные особенности

Элементы состоят из армированной пенобетонной полки с двумя продольными железобетонными ребрами, что обеспечивает высокую несущую способность и длительный срок службы. Конструкции обладают отличными теплоизоляционными свойствами.

Маркировка и требования

На плитах могут быть указаны маркировки, отражающие ключевые характеристики, что упрощает поиск нужных изделий. Не допускается произвольное изменение маркировки, так как это может привести к ошибкам при выборе материалов. Разрешается указывать массу элементов, дату производства и штамп технического контроля.

Производственные стандарты

Изготовление плит КАП 16-770 регламентируется ГОСТ 7741-55. Основным материалом является пенобетон, который производится из смеси цемента, кварцевого песка и воды. Также допускается использование газобетона при соблюдении строительных норм.

Армирование и защита

Изделия армируются пространственными каркасами и сварной сеткой. Для их производства используется круглая арматурная сталь диаметром 10 мм (марка СТ3 по ГОСТ 380-60) с обязательной защитой от коррозии. Также применяется горячекатаная сталь диаметром 14 мм (марка СТ5 по ГОСТ 5781-61) и низкоуглеродистая холоднотянутая проволока, соответствующая ГОСТ 6727-53.

Транспортировка и укладка

Складирование и транспортировка плит должны осуществляться с соблюдением техники безопасности. Укладка производится в ровные ряды в горизонтальные штабеля, с использованием деревянных подкладок на расстоянии не более 50 мм от торцов конструкции. Размер инвентарных прокладок должен составлять не менее 1700х100х500 мм. Важно защищать изделия от механических повреждений на всех этапах работы.
