Плиты пролетных строений П 1-12 в (ИНВ 37940м)

Плиты пролетных строений П 1-12 в – это высокопрочные элементы из сборного железобетона, предназначенные для создания автодорожных мостов и путепроводов. Данная маркировка расшифровывается следующим образом:

П – обозначение конструкции (плита);

1 – конструктивные особенности;

12 – длина в метрах;

в – наличие внешнего армирования.

Основные характеристики

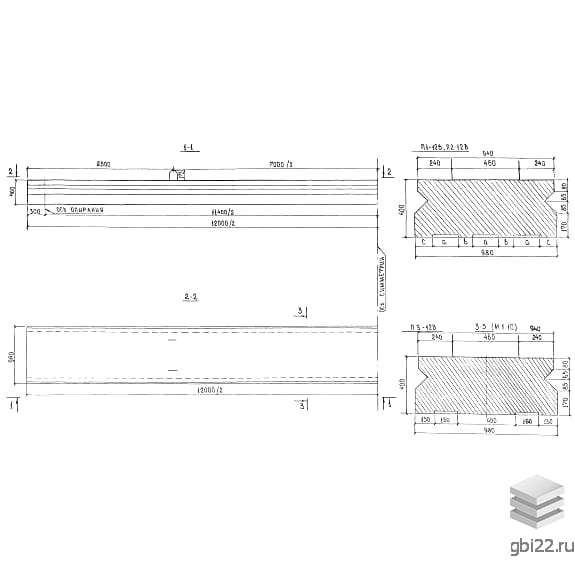

Длина: 12000 мм

Ширина: 980 мм

Высота: 400 мм

Вес: 11200 кг

Марка бетона: М350

Применение

Эти плиты используются для создания устойчивых конструкций автодорожных мостов и путепроводов, обеспечивая долговечность и надежность.

Конструкция и технологии

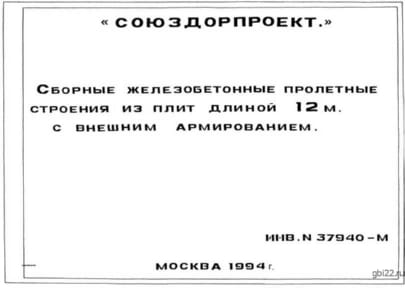

Элементы имеют прямоугольную форму с внешним армированием. В зависимости от климатических условий, могут быть предусмотрены дополнительные защитные меры. Рабочие чертежи и рекомендации по применению содержатся в Серии ИНВ 37940м.

Производственный процесс

Перед началом производства разрабатываются технологические правила и проверяются материалы. Бетонирование осуществляется с использованием металлической опалубки, с применением тяжелого конструктивного бетона средней плотностью 2200-2500 кг/м? и классом прочности на сжатие В27,5 по ГОСТ 26633-85.

Контроль качества

Каждая плита проходит проверку отделом технического контроля, где фактические геометрические параметры сопоставляются с нормативными документами. Поверхность должна быть без трещин и сколов, а также не иметь ржавых или маслянистых пятен.

Хранение и транспортировка

Плиты хранятся на выровненной площадке или складе готовой продукции в горизонтальном положении с использованием прокладок. Транспортировка осуществляется с соблюдением техники безопасности, с надежной фиксацией элементов.
