Ребристая плита ПНС 3 (ГОСТ 9491-60)

Ребристая плита ПНС 3 – это высокопрочное железобетонное прямоугольное изделие с продольными ребрами, придающими конструкции П-образный профиль. В полке может быть предусмотрено отверстие для установки водосточной воронки по специальному заказу. Основное назначение этих строительных элементов – создание перекрытий в производственных зданиях.

Маркировка изделия

Условное обозначение железобетонных плит состоит из буквенных и числовых индексов, которые содержат краткую информацию об изделии. Маркировка ПНС 3 (ГОСТ 9491-60) расшифровывается следующим образом:

ПСН – ребристая плита с армированием продольных ребер стержневой арматурой;

3 – порядковый номер конструкции.

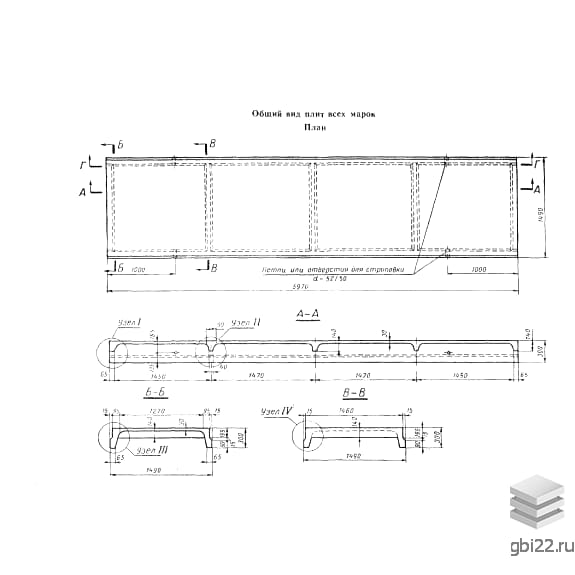

Основные характеристики

Длина: 5970 мм

Ширина: 1490 мм

Высота: 300 мм

Вес: 1420 кг

Марка бетона: М200

Требования к маркировке

На боковой грани продольного ребра плиты должны быть указаны марка, краткое наименование или товарный знак производителя, а также дата выпуска. Марка плиты также обозначается на верхней поверхности конструкции в центре верхнего поля. Маркировочные надписи наносятся методом штампования или с использованием трафаретов с краской, устойчивой к истиранию и ультрафиолетовым лучам.

Регламентирующие документы

Основным документом, регулирующим производство ребристых плит ПНС 3 (ГОСТ 9491-60), является ГОСТ 9491-60. В зависимости от типа армирования используется бетон с маркой по прочности на сжатие М200 (стержневая арматура) или М200 (проволока). Эти материалы обладают хорошими показателями влагостойкости, морозостойкости и жесткости, что обеспечивает прочность изделий и предотвращает появление трещин.

Процесс армирования

Армирование ребристых плит – это трудоемкий процесс. Полки армируются сварными сетками, поперечные ребра – плоскими каркасами, а продольные ребра – предварительно-напряженной арматурой из стержневой арматуры или проволоки. Марки стали и способы сборки арматурных элементов указаны в нормативных документах.

Контроль качества

Готовые изделия проходят приемочный контроль на основании испытаний на прочность, жесткость и трещиностойкость. Оцениваются внешний вид и толщина защитного слоя бетона. Изделия с дефектами, обнажением стальных деталей или превышением допустимых отклонений по размерам не принимаются.

Документация и хранение

Каждая партия ребристых плит должна сопровождаться документом о качестве установленного образца. Железобетонные ребристые плиты ПНС 3 (ГОСТ 9491-60) следует хранить на оборудованных складах и площадках, укладывая их в горизонтальном положении в штабеля. Для защиты плит от деформации и повреждений необходимо соблюдать определенные правила.

Правила хранения

- Штабеля должны располагаться так, чтобы не мешать работе обслуживающего персонала и обеспечивать доступ к верхнему изделию;

- Между рядами конструкций устанавливаются прокладки одинаковой толщины в одной вертикальной плоскости;

- Маркировочные надписи должны быть доступны для прочтения.

Транспортировка

Погрузо-разгрузочные работы следует выполнять с использованием специального транспорта, оснащенного захватными приспособлениями. При транспортировке плит необходимо обеспечить надежное фиксирование, исключающее смещение, трение с кузовом транспорта и между изделиями, а также опрокидывание.
