Ребристая плита ПСБ 2 (ГОСТ 9491-60)

Ребристая плита ПСБ 2 – это высокопрочное железобетонное прямоугольное изделие с продольными ребрами, придающими конструкции П-образный вид. В полке может быть предусмотрено отверстие для установки водосточной воронки по специальному заказу. Основное назначение этих строительных элементов – создание перекрытий в производственных зданиях.

Маркировка изделия

Условное обозначение железобетонных плит состоит из числовых и буквенных индексов, которые содержат краткую информацию об изделии. Маркировка ПСБ 2 (ГОСТ 9491-60) расшифровывается следующим образом:

ПСБ – ребристая плита с армированными продольными ребрами из высокопрочной проволоки;

2 – порядковый номер конструкции.

Основные характеристики

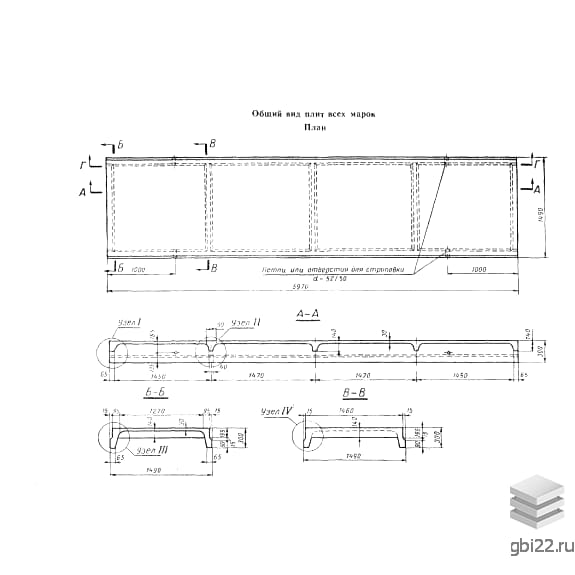

Длина: 5970 мм

Ширина: 1490 мм

Высота: 300 мм

Вес: 1420 кг

Марка бетона: М300

Применение

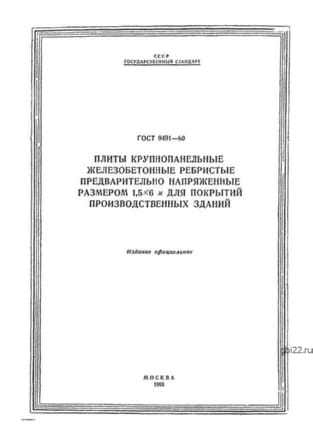

Плиты применяются в объектах с несущими конструкциями (фермы, балки, стены и т.д.), расположенными с шагом 6 метров. Основной регламентирующий документ для изготовления ребристых плит – ГОСТ 9491-60.

Армирование и качество

В зависимости от типа армирования используется бетон с маркой по прочности на сжатие М300 (стержневая арматура) или М300 (проволока). Данный материал обладает хорошими показателями влагостойкости, морозостойкости и жесткости, что обеспечивает прочность и устойчивость к трещинам. Армирование плит – трудоемкий процесс, включающий сварные сетки для полок и каркасы для поперечных ребер.

Контроль качества

Готовые изделия проходят приемочный контроль на основании испытаний на прочность, жесткость и трещиностойкость. Изделия с дефектами, такими как обнажение стальных деталей или превышение допустимых отклонений по размеру, не принимаются. Каждая партия плит должна сопровождаться документом о качестве установленного образца.

Хранение и транспортировка

Ребристые плиты ПСБ 2 (ГОСТ 9491-60) должны храниться на оборудованных складах в горизонтальном положении. Для защиты от деформации необходимо соблюдать следующие правила:

• Штабеля должны располагаться так, чтобы не мешать работе обслуживающего персонала и обеспечивать доступ к верхнему изделию;
• Между рядами конструкций устанавливать прокладки одинаковой толщины;
• Маркировочные надписи должны быть доступны для прочтения.

Погрузо-разгрузочные работы следует выполнять с использованием специального транспорта, чтобы гарантировать надежное фиксирование плит и исключить их смещение или повреждение.
