Ребристая плита ПКЖ 1 (ГОСТ 7740-55)

Ребристая плита ПКЖ 1 (по стандарту ГОСТ 7740-55) представляет собой высокопрочную железобетонную конструкцию в форме буквы "П". На поверхности плиты расположены поперечные и продольные ребра жесткости, которые позволяют изделию выдерживать значительные нагрузки. Поля между ребрами образуют плоскую армированную полку.

Плиты, соответствующие ГОСТ 7740-55, применяются в бесчердачных зданиях и сооружениях производственного назначения, где они служат в качестве покрытия. Плиты ПКЖ 1 используются совместно с другими железобетонными элементами, выполняющими опорные функции, такими как фермы, балки и стены.

Маркировка изделия

Основные сведения об изделии заключены в маркировке, которая должна быть лаконичной и содержательной для удобства сортировки и ознакомления с технической документацией. Рассмотрим расшифровку ПКЖ 1 (ГОСТ 7740-55):

ПКЖ – крупнопанельная плита;

1 – несущая способность изделия.

Маркировочные знаки наносятся на торцевой грани продольного ребра каждой плиты. Также указываются дата выпуска и краткое название производителя. Используемая краска должна быть специального состава, чтобы информация не стиралась под воздействием окружающей среды.

Производственные особенности

Железобетонные ребристые плиты ПКЖ 1 (ГОСТ 7740-55) изготавливаются в заводских условиях в соответствии с регламентом ГОСТ 7740-55. В процессе производства обязательно осуществляется пооперационный технологический контроль на всех этапах.

В качестве основного сырья используется бетон марки М200, который получается путем смешивания воды с вяжущими веществами, а также добавлением заполнителей и модифицированных добавок. Для обеспечения высокой прочности, необходимой для эксплуатации, плита армируется.

Армирование и конструктивные особенности

Армирование представляет собой дополнительное укрепление бетонного изделия с помощью связанной между собой арматуры. Плита ПКЖ 1 армируется плоскими сварными каркасами и сетками, изготовленными из высокопрочных стальных стержней и специальной проволоки. Элементы каркаса соединяются сваркой.

В качестве дополнительных конструктивных особенностей используются стальные закладные детали, которые предназначены для восприятия усилий, возникающих при монтаже.

Качество и контроль

При внешнем осмотре готовой плиты недопустимо наличие дефектов, таких как наплывы, вмятины, раковины, трещины и участки с видимой арматурой. Плиты ПКЖ 1 проверяются отделом технического контроля завода-производителя в соответствии с требованиями ГОСТ 7740-55. Каждой партии плит, прошедших проверку, присваивается документ, подтверждающий их качество.

Условия хранения и транспортировки

Плиты хранятся в рабочем положении и сортируются по маркам, укладываясь штабелями. Обязательным условием является использование деревянных прокладок из сухой древесины размером не менее 170x10x5 см, которые обеспечивают устойчивость и прочность основания под штабелем.

Подъем, погрузка и разгрузка плит ПКЖ 1 осуществляется с захватом за монтажные петли или с помощью инвентарных приспособлений. Транспортировка плит осуществляется в положении, аналогичном хранению, на деревянных прокладках под концами изделий.

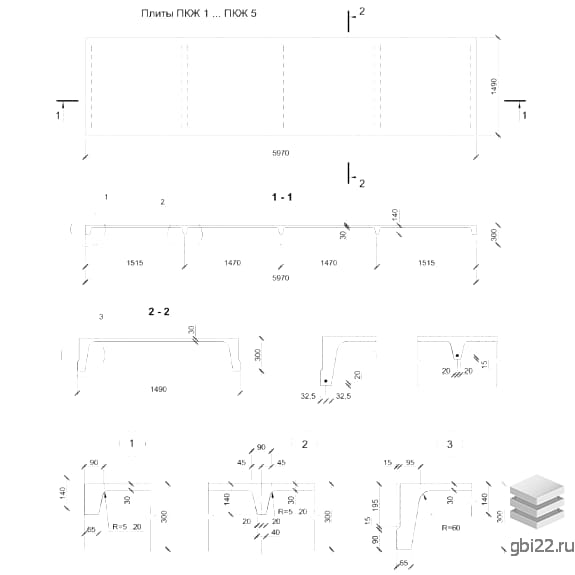

Основные характеристики

Длина: 5970 мм

Ширина: 1490 мм

Высота: 300 мм

Вес: 1400 кг

Марка бетона: М200
