Рамы для укрепления откосов земляного полотна

Рамы представляют собой высокопрочные унифицированные изделия, предназначенные для создания укреплений откосов земляного полотна. Эти элементы используются в сочетании с проектными конструкциями, разработанными по стандарту ИНВ 19700м.

Маркировка изделий

Рама – тип конструкции.

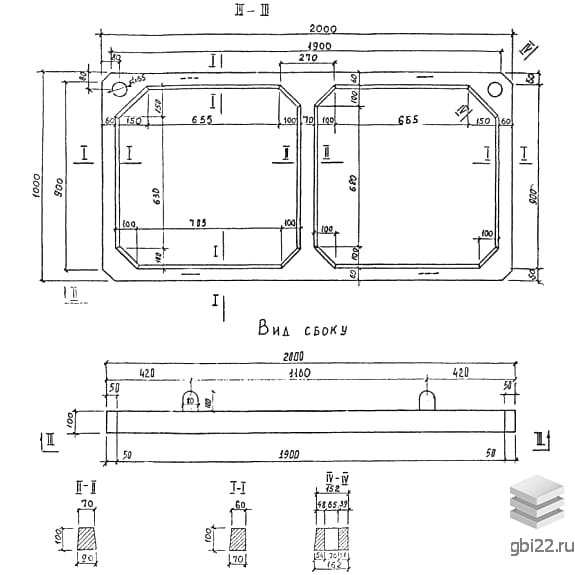

Изделия имеют прямоугольную форму и оснащены двумя квадратными сквозными отверстиями. На торцевых углах, с одной из продольных сторон, расположены круглые отверстия диаметром 65 мм, предназначенные для пропуска железобетонных свай, которые служат «гвоздями» для фиксации конструкций на грунте.

Основные характеристики

Длина: 2000 мм

Ширина: 100 мм

Высота: 1000 мм

Вес: 120 кг

Марка бетона: М300

Применение

Эти конструкции равномерно укладываются на откосах и обеспечивают надежную защиту от сползания грунта, гарантируя долговечное укрепление. При разработке материалов учитывались рекомендации Союздорнии по типам решетчатых конструкций.

Требования к качеству

При отсутствии специальных маркировок могут возникнуть трудности в поиске необходимых конструкций. Эти обозначения отражают ключевые характеристики изделий, и любые изменения в маркировке могут затруднить подбор строительных материалов.

Производственный процесс

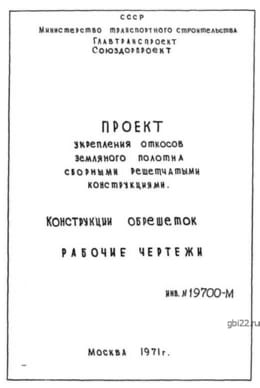

Процесс производства рам подробно описан в нормативном документе ИНВ 19700м, который содержит требования к материалам, последовательность изготовления и рабочие чертежи. Изделия должны производиться в стальных формах, обеспечивающих соблюдение геометрических пропорций. Основным сырьем является тяжелый бетон с прочностью на сжатие не ниже М300.

Армирование и качество стали

Климатические условия региона строительства влияют на выбор бетона по морозостойкости и водонепроницаемости. В форме размещаются арматурные сетки, которые устанавливаются на специальные фиксаторы. Армирование обеспечивает высокую прочность конструкций. Для сеток используется горячекатаная сталь класса AI с диаметром стержней от 6 до 8 мм, качество которой должно соответствовать ГОСТ 5781-61.

Погрузочно-разгрузочные работы

На изделии предусмотрены специальные строповочные петли из гладкой стали класса AI с диаметром 6 мм. После установки конструкции петли загибаются или срезаются. Перед хранением изделия проходят тщательную проверку на физико-химические свойства и пригодность к эксплуатации. Некондиционные конструкции отбраковываются и хранятся отдельно.

Транспортировка и складирование

Складирование и транспортировка рам должны осуществляться с соблюдением всех норм безопасности и в соответствии с рекомендациями ИНВ 19700м и ГОСТ 13015. Важно надежно фиксировать конструкции и использовать деревянные подкладочные материалы, высота которых должна превышать выступающие строповочные петли минимум на два сантиметра.
