Рамы для укрепления откосов земляного полотна

Рамы представляют собой высокопрочные унифицированные изделия, предназначенные для создания укреплений откосов земляного полотна. Эти элементы используются в сочетании с проектными конструкциями, разработанными по стандарту ИНВ 19700м.

Маркировка изделий

Каждая рама имеет свою маркировку, которая отражает ключевые характеристики изделия:

1. Рама – тип конструкции.

Изменение маркировок может создать серьезные трудности при выборе строительных материалов, поэтому любые изменения в маркировке строго запрещены.

Описание конструкции

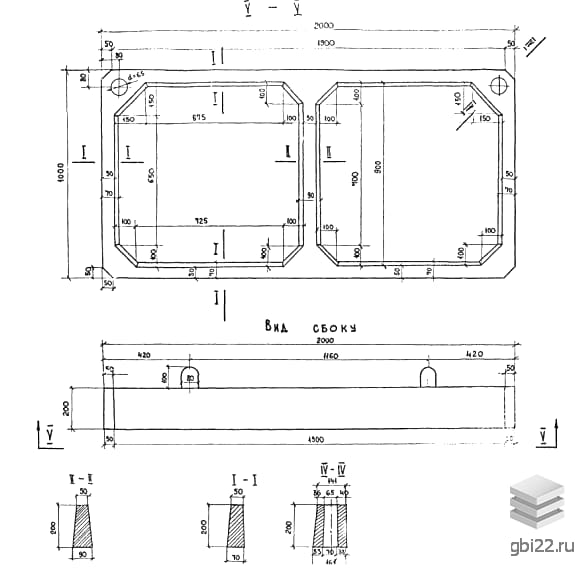

По своему внешнему виду рамы представляют собой прямоугольные короба, оборудованные двумя квадратными сквозными отверстиями. На торцевых углах, с одной из продольных сторон, расположены небольшие круглые отверстия диаметром 65 мм, предназначенные для пропуска железобетонных свай, которые служат «гвоздями» для фиксации конструкций на грунте.

Функциональность

Эти изделия укладываются на откосах и обеспечивают надежную защиту от сползания грунта, гарантируя долговечное укрепление. При разработке материалов учитывались рекомендации Союздорнии по типам решетчатых конструкций.

Производственные требования

Процесс производства железобетонных рам подробно описан в нормативном документе ИНВ 19700м, который содержит требования к материалам, последовательность изготовления и рабочие чертежи конструкций. Изготовление должно происходить в стальных формах, что обеспечивает соблюдение геометрических пропорций рам.

Сырье и армирование

Основным сырьем является тяжелый бетон с маркой прочности на сжатие не ниже М300. Климатические условия региона строительства играют важную роль при выборе бетона по морозостойкости и водонепроницаемости. Перед заливкой бетонной смеси в формы устанавливаются арматурные сетки на специальных фиксаторах, что обеспечивает высокую прочность и долговечность конструкций.

Качество материалов

Для изготовления сеток используется горячекатаная сталь класса AI с диаметром стержней от 6 до 8 мм. Качество стали должно соответствовать требованиям ГОСТ 5781-61. Места пересечения стержней соединяются контактной точечной сваркой.

Погрузочно-разгрузочные работы

Для удобства погрузочно-разгрузочных работ на изделии предусмотрены специальные строповочные петли из гладкой стали класса AI с диаметром стержней 6 мм. После установки конструкции петли загибаются или срезаются.

Контроль качества

Перед отправкой на хранение изделия проходят тщательную проверку для подтверждения своих физико-химических свойств и пригодности к эксплуатации. Некондиционные конструкции отбраковываются и хранятся отдельно от проверенных изделий.

Транспортировка и складирование

Складирование и транспортировка рам должны осуществляться с соблюдением всех норм безопасности и в соответствии с рекомендациями ИНВ 19700м и ГОСТ 13015. Важно надежно фиксировать конструкции и использовать деревянные подкладочные материалы, высота которых должна превышать выступающие строповочные петли минимум на два сантиметра.

Основные характеристики

Длина: 2000 мм

Ширина: 200 мм

Высота: 1000 мм

Вес: 212 кг

Марка бетона: М300
