Ригель фасадный РФ 14-8: особенности и применение

Маркировка изделия

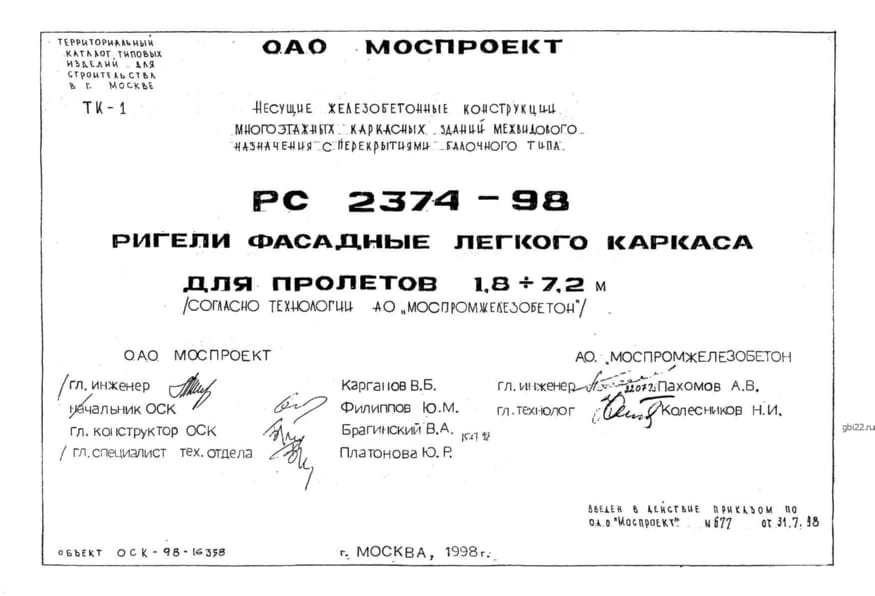

Фасадный ригель РФ 14-8 маркируется по стандарту РС 2374-98. Расшифровка обозначения:

• РФ – ригель фасадный;
• 14 – длина в дециметрах (1.4 м);
• 8 – допустимая нагрузка (8 т/м).

На торце изделия указывают массу, дату производства, марку завода-изготовителя и штамп ОТК.

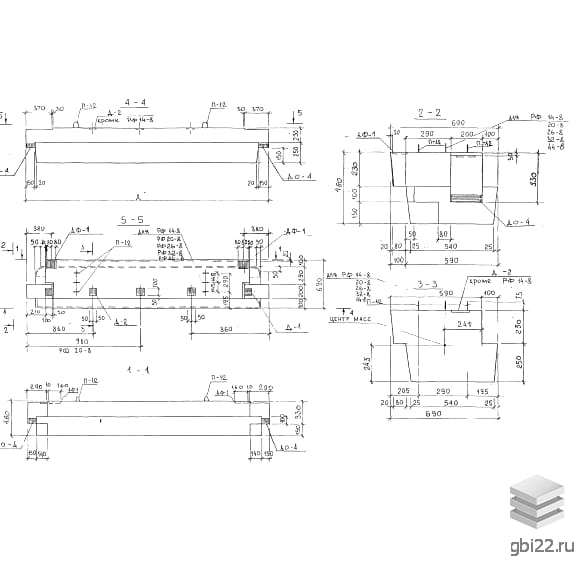

Конструктивные особенности

Железобетонная балка Z-образного сечения с асимметричными полками:

• Внутренняя полка – фиксация плит перекрытия;
• Наружная полка – монтаж стеновых панелей.

Технические параметры

• Длина: 1360-6760 мм (для пролетов 1.8-7.2 м);
• Сечение: 690?480 мм;
• Вес: 700 кг;
• Класс бетона: В25 (М350);
• Морозостойкость: F300;
• Водонепроницаемость: W8;
• Нагрузка: 7.2 т/м (5.5 т/м на внутренние полки).

Сфера применения

Используется в легких каркасах высотных зданий для:

• Соединения колонн;
• Опоны плитных настилов;
• Монтажа перекрытий и вертикальных панелей.

Преимущества

• Высокая несущая способность;
• Устойчивость к трещинообразованию;
• Огнестойкость;
• Стойкость к атмосферным воздействиям.

Особенности монтажа и транспортировки

• Крепление к колоннам через закладные детали (шаг 600 мм);
• Перевозка в горизонтальном положении;
• Хранение штабелями до 2.5 м с деревянными прокладками.
