Ригель фасадный РФ 62-8: описание и применение

Маркировка изделия

Маркировка РФ 62-8 расшифровывается следующим образом:

• РФ – ригель фасадный;
• 62 – длина в дециметрах (6.2 м);
• 8 – нагрузка (8 т/м).

Основные характеристики

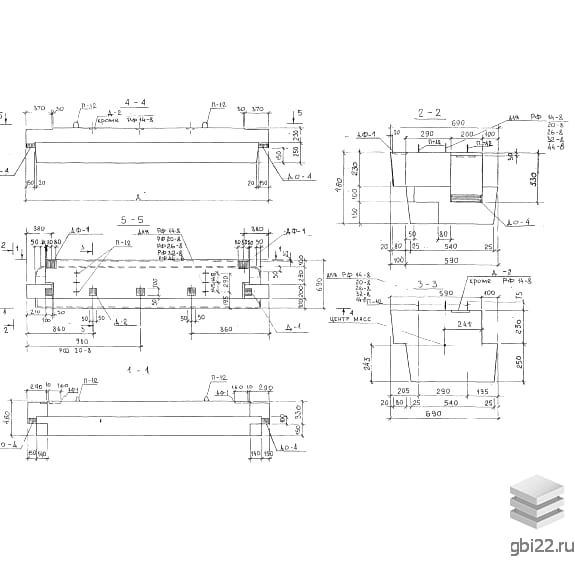

Ригель фасадный РФ 62-8 – ключевой компонент каркасных конструкций высотных зданий. Профиль сечения напоминает букву Z с асимметричными полками:

• Внутренняя полка – фиксирует плиты перекрытия;
• Наружная полка – предназначена для стеновых панелей.

Технические параметры

• Длина: 6160 мм
• Ширина: 690 мм
• Высота: 480 мм
• Вес: 4100 кг
• Марка бетона: М350 (класс B25)
• Водонепроницаемость: W8
• Морозостойкость: F300
• Нагрузка: 7.2 т/м (5.5 т/м на внутренние полки)

Область применения

Железобетонная балка используется для:

• Соединения колонн в каркасных конструкциях;
• Опора плитных настилов и перекрытий;
• Монтаж вертикальных панелей и прогонов.

Преимущества

• Высокая несущая способность;
• Устойчивость к атмосферным воздействиям;
• Огнестойкость и трещиностойкость;

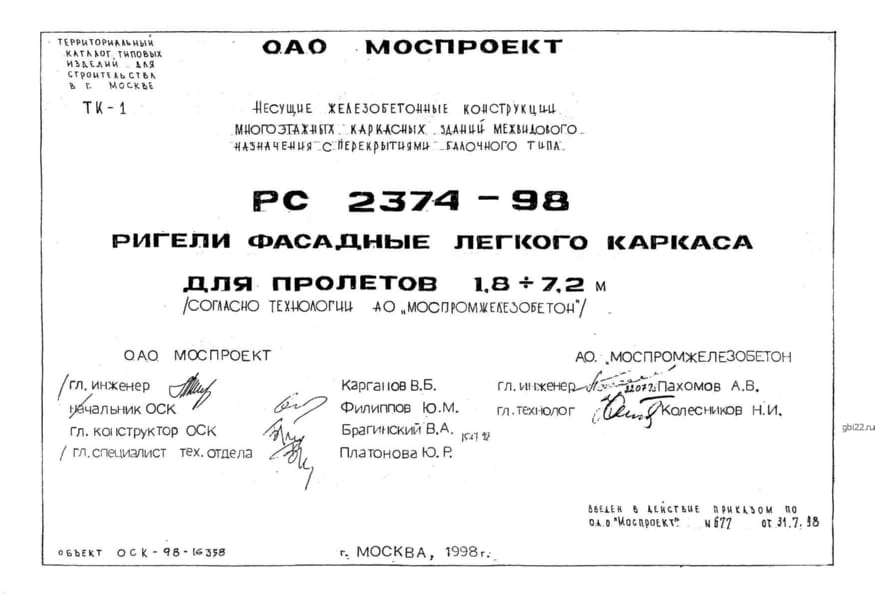

• Соответствие ГОСТ и альбому РС 2374-98.

Особенности монтажа и транспортировки

Ригель крепится к консолям колонн сваркой закладных деталей. Транспортировка осуществляется горизонтально в штабелях до 2.5 м с деревянными прокладками. Обязательно использование строповочных петель при погрузке.
