Шпунт ШН 5 – надежное решение для гидротехнического строительства

Маркировка и расшифровка

ШН 5 – обозначение железобетонного шпунта, где:

• ШН – тип конструкции (шпунт);
• 5 – длина элемента в дециметрах (5 дм = 5000 мм).

Изменение маркировки не допускается.

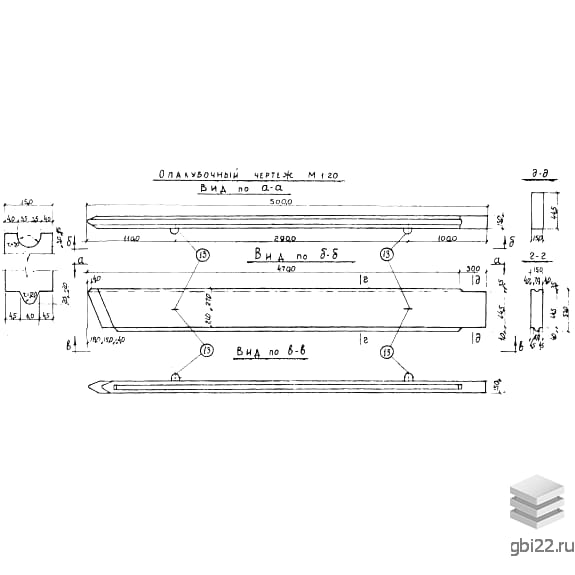

Конструктивные особенности

Изделие представляет собой прямоугольный железобетонный элемент с заостренным торцом для облегчения погружения в грунт. На продольных гранях расположены:

• паз с радиусом 50 мм;
• закругленный гребень для надежного соединения соседних элементов.

На противоположном торце предусмотрен монтажный выступ для крепления оголовка.

Сфера применения

Шпунты ШН 5 широко используются при возведении:

• набережных;
• причальных стенок;
• берегоукрепляющих конструкций.

Экономическая эффективность достигается за счет уменьшенного расхода металла и увеличенной ширины элементов.

Технические характеристики

Производственные требования

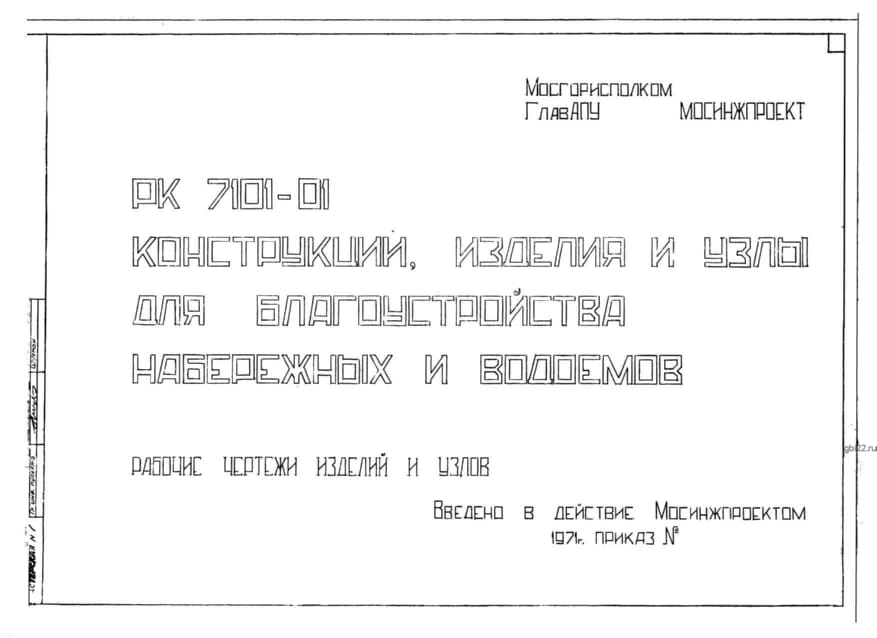

Изготовление регламентировано Альбомом РК 7101-01 с использованием:

• гидротехнического бетона (от М300);
• арматуры классов AI (Ст3) и AII (Ст5);
• защитного слоя бетона 25 мм.

Не допускаются дефекты поверхности: трещины, сколы, коррозия.

Транспортировка и монтаж

Погрузка осуществляется с применением траверс для равномерного распределения нагрузки. Монтаж требует использования специального оголовка для предотвращения повреждений.
