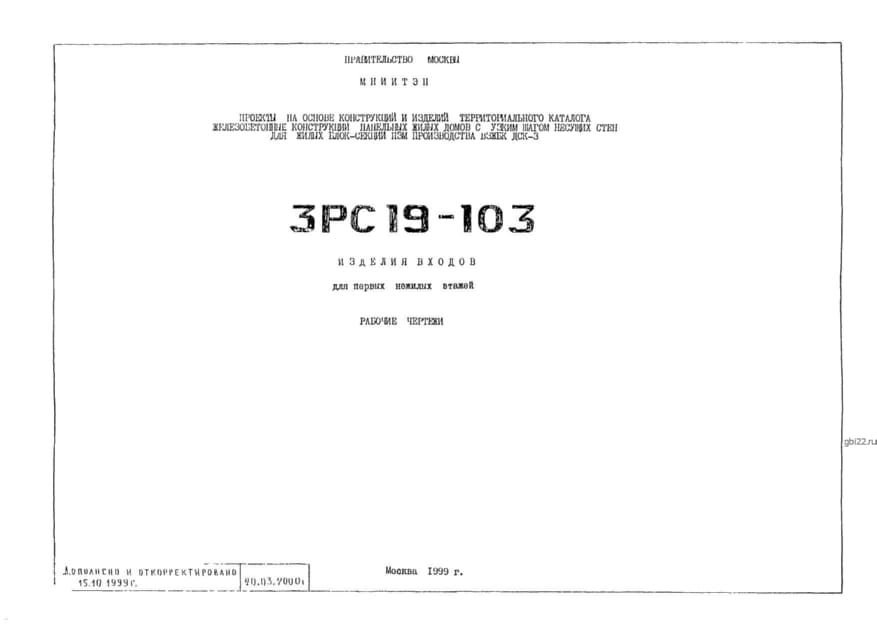

Лестничная стенка входа 3ЛС 10 н-1 (Альбом 3РС 19-103)

Маркировка изделия расшифровывается следующим образом:

• 3ЛС – стенка лестничного входа;
• 10 – типоразмер конструкции;
• н-1 – наличие закладных деталей.

Описание и применение

Лестничная стенка входа 3ЛС 10 н-1 – это унифицированное железобетонное изделие прямоугольной формы с технологическими углублениями. Конструкция применяется в качестве стеновой панели в пролетах лестничных клеток жилых зданий серии ПЗМ с нежилым первым этажом.

Основные характеристики

Изделие отличается высокой прочностью и огнестойкостью (не менее 1 часа). Разнообразие типоразмеров позволяет использовать стенку в различных типовых проектах.

Технические требования

Для производства применяется:

• Тяжелый бетон марки В22,5 (М300) плотностью 2300 кг/м?
• Морозостойкость: F150
• Водонепроницаемость: W2

Армирование

Конструкция усилена:

• Сварными каркасами и сетками из стали классов AII, AIII
• Холоднотянутой проволокой Вр-1
• Монтажными петлями из стали Ст3сп2/пс2

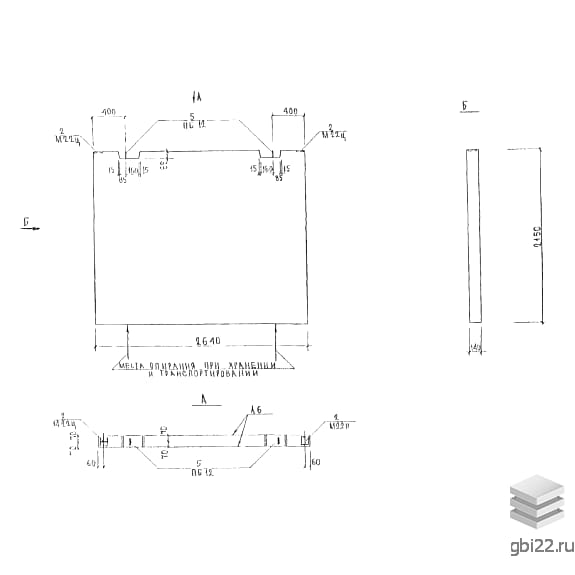

Габариты и вес

• Длина: 2640 мм
• Ширина: 140 мм
• Высота: 2150 мм
• Вес: 1900 кг

Транспортировка и хранение

Перевозка осуществляется специальными кранами с захватными механизмами за монтажные петли. Хранение – в рабочем положении на деревянных подкладках.

Изделие соответствует требованиям СНиП 2.03.01-84 и ГОСТ 13015.0-83.
