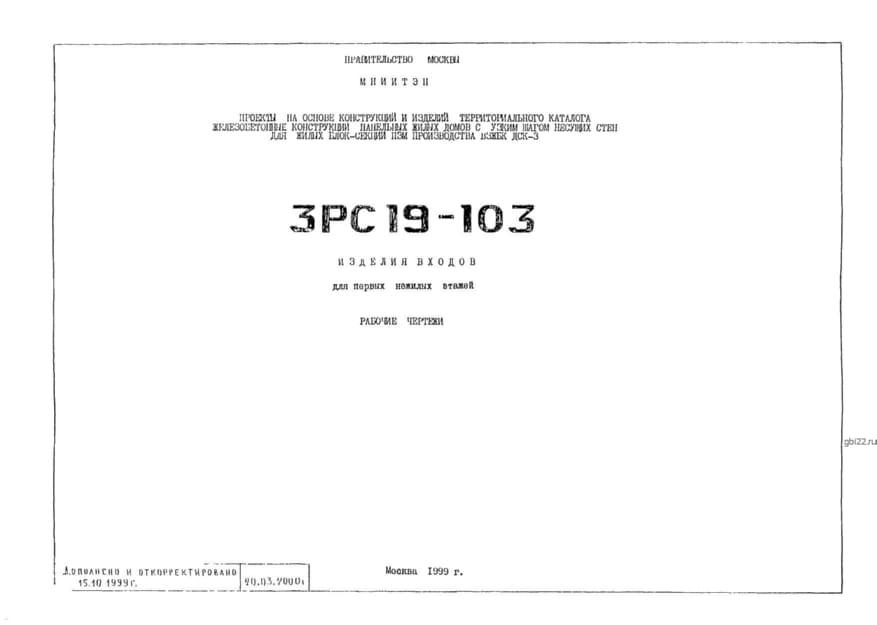

Лестничная стенка входа 3ЛС 11 н-1 (Альбом 3РС 19-103)

3ЛС 11 н-1 (Альбом 3РС 19-103) – стандартизированное железобетонное изделие, предназначенное для монтажа в лестничных пролётах. Конструктивно представляет собой прямоугольную плиту с технологическими углублениями.

Маркировка изделия:

3ЛС – стенка лестничного входа;

11 – типоразмер конструкции;

н-1 – наличие закладных элементов.

Основные характеристики

Высокопрочные лестничные стенки активно используются при возведении жилых зданий серии ПЗМ с нежилым первым этажом. Монтаж элементов в качестве стеновых панелей существенно сокращает сроки строительства.

Широкий размерный ряд позволяет применять конструкции в различных типовых проектах с лестничными клетками. Огнестойкость изделий составляет не менее 60 минут.

Технические параметры

Изготовление осуществляется из тяжелого бетона марки В22,5 (М300) со средней плотностью 2300 кг/м?. Минимальные показатели:

• Морозостойкость: F150
• Водонепроницаемость: W2

Армирование

Конструкция усилена:

• Сварными каркасами и сетками из стали классов AII, AIII
• Холоднотянутой проволокой Вр-1
• Монтажными петлями из стали Ст3сп2/пс2

Транспортировка и хранение

Перевозка осуществляется спецтехникой с использованием:

• Захватных механизмов
• Балансирующих строповочных приспособлений

Хранение - в рабочем положении на деревянных подкладках.

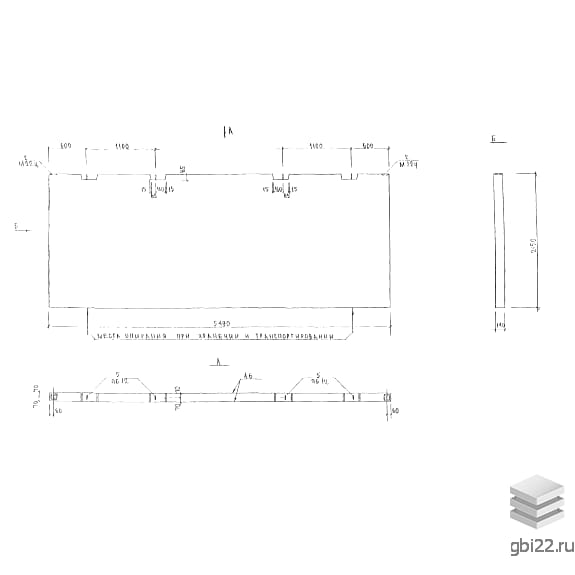

Габариты и вес

• Длина: 5490 мм
• Ширина: 140 мм
• Высота: 2150 мм
• Масса: 3940 кг

Изделие соответствует требованиям ГОСТ 13015.0-83, СНиП 2.03.01-84 и другим нормативным документам.
