Стойка С 112-2-1 (Арх 14.0063) – технические параметры и особенности

Расшифровка маркировки:

• С – тип конструкции (стойка);
• 112 – длина в дециметрах (11200 мм);
• 2 – показатель несущей способности;
• 1 – модификация изделия.

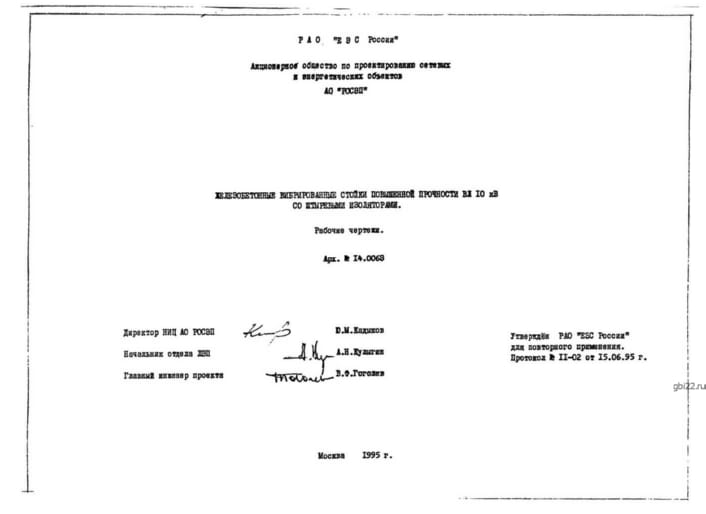

• Арх 14.0063 – архивный код чертежа.

Основные характеристики

Вертикальная опора предназначена для монтажа распределительных устройств на подстанциях и линиях электропередачи 6-10 кВ. Эксплуатируется в условиях экстремальных температур (до -55°C) и грунтах с различной степенью агрессивности.

Преимущества

Конструкция отличается повышенной прочностью, износостойкостью и устойчивостью к негативным атмосферным воздействиям. Соответствует требованиям ГОСТ 13015.

Производство и материалы

Изготавливается из тяжелого бетона класса В30 (М400) с применением виброуплотнения в прямоугольной опалубке. В качестве заполнителя используется гранитный щебень фракции 1400 с морозостойкостью F300.

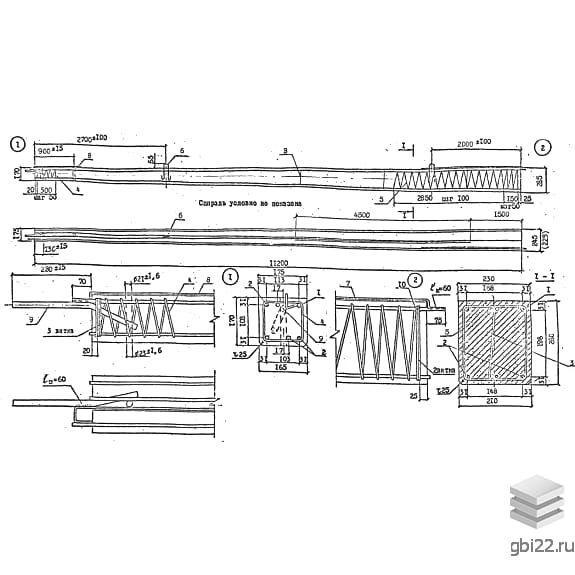

Армирование

Применяется предварительно напряженная проволока Вр-I или спиральная арматура. Каркас состоит из 4 стержней и спирали. Используемые классы стали: A-VI, А-V (ГОСТ 5781-82), Ат-VI, Aт-V (ГОСТ 10884-81).

Контроль качества

Готовые изделия проходят визуальный осмотр и геометрическую проверку. Поверхность должна быть без дефектов. Каждая партия сопровождается техническим паспортом с данными о производителе, дате выпуска и технических характеристиках.

Хранение и транспортировка

Складирование осуществляется штабелями до 9 рядов с деревянными прокладками. Перевозка – автомобильным или железнодорожным транспортом с обязательной фиксацией.

Технические параметры:
