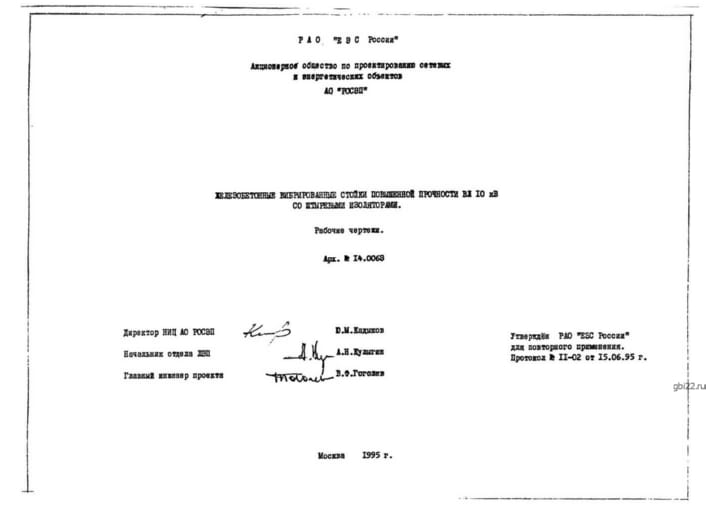

Стойка С 112-2-1* (Арх 14.0063) – технические параметры и особенности

Стойка С 112-2-1* (Арх 14.0063) – вертикальная несущая конструкция, применяемая при монтаже распределительных узлов подстанций высоковольтных линий 6-10 кВ. Изделие эксплуатируется в условиях экстремальных температур (до -55°C), а также в грунтах с различной степенью химической агрессии.

Расшифровка маркировки

Обозначение изделия включает ключевые параметры:

• С – тип конструкции (стойка);
• 112 – длина в дециметрах (11200 мм);
• 2 – показатель несущей способности;
• 1* – модификация элемента.

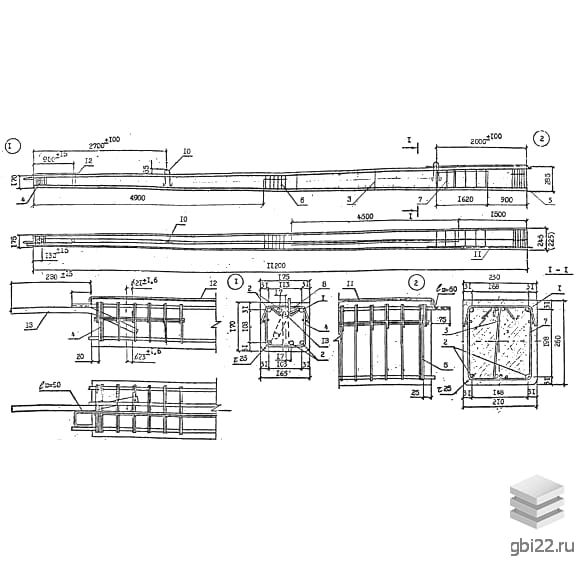

Основные характеристики

Габариты и вес:

• Длина: 11200 мм
• Ширина: 230 мм
• Высота: 260 мм
• Масса: 1300 кг

Материалы и производство

Изготовление осуществляется согласно ТУ 5863-009-00113557-95 с применением:

• Бетон класса В30 (М400) с гранитным заполнителем (прочность 1400, морозостойкость F300);
• Арматура классов A-V, A-VI, Ат-V, Ат-VI (ГОСТ 5781-82, 10884-81);
• Преднапряженная проволока Вр-I или спиральное армирование.

Контроль качества и документация

Каждая партия проходит проверку:

• Визуальный осмотр поверхности (отсутствие трещин, сколов);
• Соответствие геометрических параметров чертежам;
• Антикоррозийная обработка.

Изделие сопровождается паспортом с данными о производителе, дате выпуска и технических условиях.

Транспортировка и хранение

• Перевозка автомобильным/железнодорожным транспортом с фиксацией против смещения;
• Складирование штабелями (до 9 рядов) с деревянными прокладками.

Преимущества

• Высокая механическая прочность;
• Устойчивость к коррозии и перепадам температур;
• Оптимальное соотношение металлоемкости и надежности.
