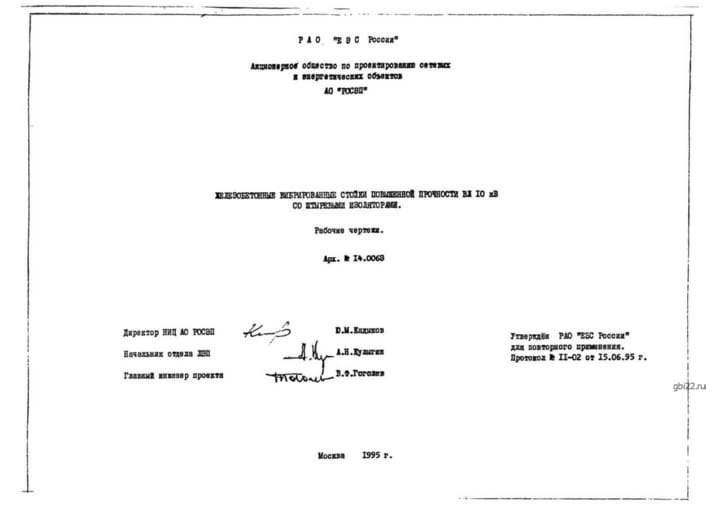

Стойка С 112-2-2* (Арх 14.0063) – надежная опора для ЛЭП

Стойка С 112-2-2* (Арх 14.0063) – вертикальная несущая конструкция, применяемая в распределительных устройствах подстанций и линий электропередачи напряжением 6-10 кВ. Изделие эксплуатируется в условиях экстремальных температур (до -55°C) и грунтах с различной степенью агрессивности.

Расшифровка маркировки

Маркировка стойки включает:

• С – тип конструкции (стойка);
• 112 – длина изделия в дециметрах (11200 мм);
• 2 – показатель несущей способности;
• 2* – модификация (конструктивная особенность).

Основные характеристики

Габариты и вес:

• Длина: 11200 мм
• Ширина: 230 мм
• Высота: 260 мм
• Масса: 1300 кг

Материалы и производство

Изделие изготавливается из тяжелого бетона класса В30 (М400) с применением гранитного щебня (прочность 1400, морозостойкость F300). Технология производства соответствует ТУ 5863-009-00113557-95.

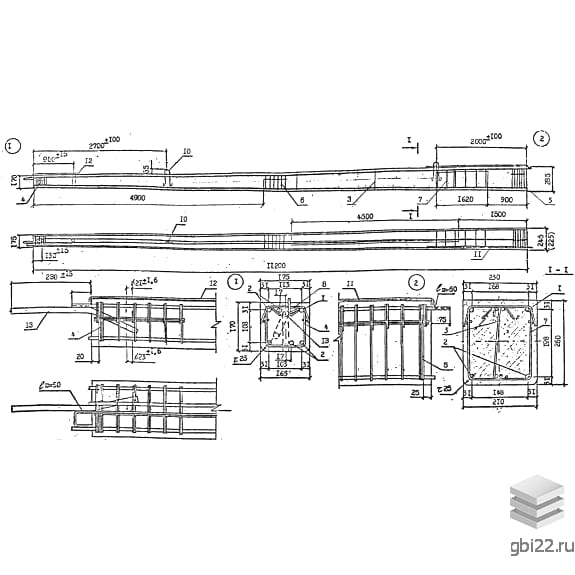

Армирование: выполняется предварительно напряженной проволокой Вр-I или стержневой арматурой классов A-VI, А-V (ГОСТ 5781-82), Ат-VI, Aт-V (ГОСТ 10884-81). Каркас состоит из 4 стержней и спирали.

Контроль качества и документация

Каждая партия проходит испытания на соответствие геометрических параметров, отсутствие дефектов поверхности. Изделия обрабатываются антикоррозийным составом и сопровождаются техническим паспортом, содержащим:

• Дату производства;
• Номер партии и серии;
• Реквизиты производителя.

Транспортировка и хранение

Перевозка осуществляется автомобильным или железнодорожным транспортом с обязательной фиксацией. Условия хранения:

• Складирование в штабелях (до 9 рядов);
• Использование деревянных прокладок между рядами;
• Защита торцов (отступ 2 м).

Преимущества: высокая прочность, устойчивость к агрессивным средам, долговечность, соответствие ГОСТ 13015.
