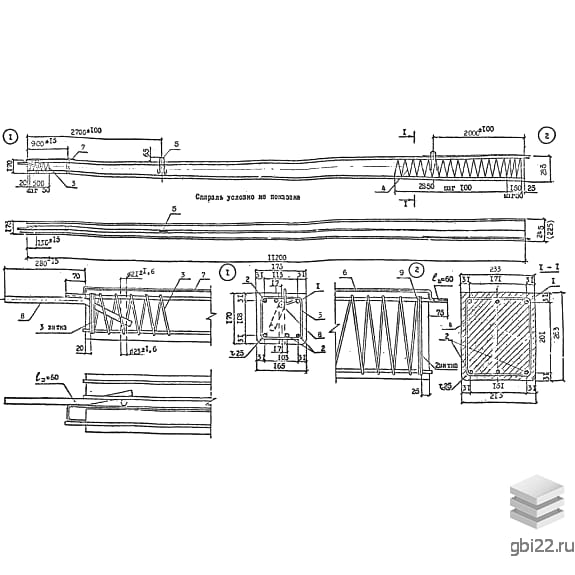

Железобетонная стойка С 112-3-1 (Арх 14.0063) для ЛЭП 6-10 кВ

Расшифровка обозначения

Маркировка С 112-3-1 (Арх 14.0063) содержит:

• С – тип конструкции (стойка);
• 112 – длина в дециметрах (1120 см);
• 3 – показатель несущей способности;
• 1 – модификация изделия;

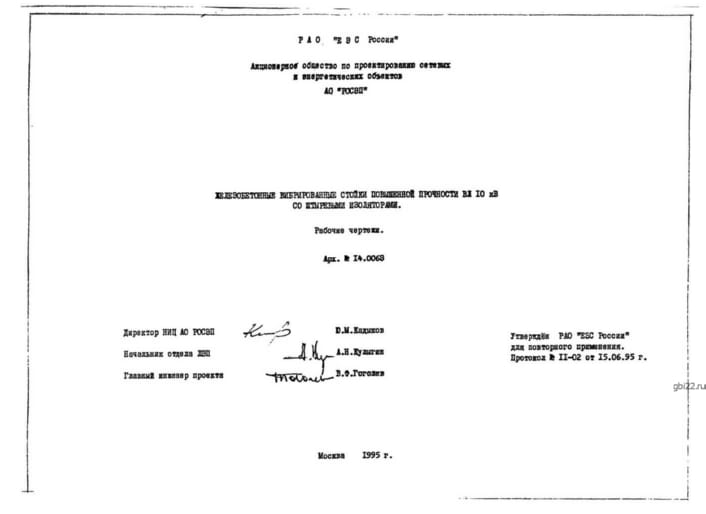

• Арх 14.0063 – номер проектной документации.

Технические параметры

Вертикальная опора предназначена для монтажа распределительных устройств на подстанциях высоковольтных линий 6-10 кВ. Эксплуатация допустима в условиях:

• Температурный режим: до -55°C;
• Грунты с различной степенью агрессивности (слабой, средней, высокой);
• Участки с высоким уровнем грунтовых вод.

Габариты и масса:

• Длина: 11200 мм;
• Ширина: 233 мм;
• Высота: 263 мм;
• Вес: 1300 кг.

Технология изготовления

Конструкции производятся в соответствии с ТУ 5863-009-00113557-95 методом вибролитья в прямоугольной опалубке.

Используемые материалы:

• Бетон: класс В30 (М400), морозостойкость F300, гранитный заполнитель фракции 1400;
• Армирование: предварительно напряженные стержни классов A-VI (ГОСТ 5781-82) или Ат-VI (ГОСТ 10884-81);
• Защитное покрытие: антикоррозийная обработка поверхности.

Гарантии и испытания

Каждая партия проходит обязательную проверку:

• Визуальный осмотр на отсутствие трещин и сколов;
• Соответствие геометрических размеров чертежам;
• Механические испытания на прочность.

Изделие сопровождается техническим паспортом с указанием даты выпуска, номера партии и реквизитов производителя.

Логистика

Условия складирования:

• Штабелирование до 9 ярусов;
• Деревянные прокладки между рядами (отступ от торцов – 2 м).

Транспортировка: автомобильным или железнодорожным транспортом с обязательной фиксацией против смещения.
